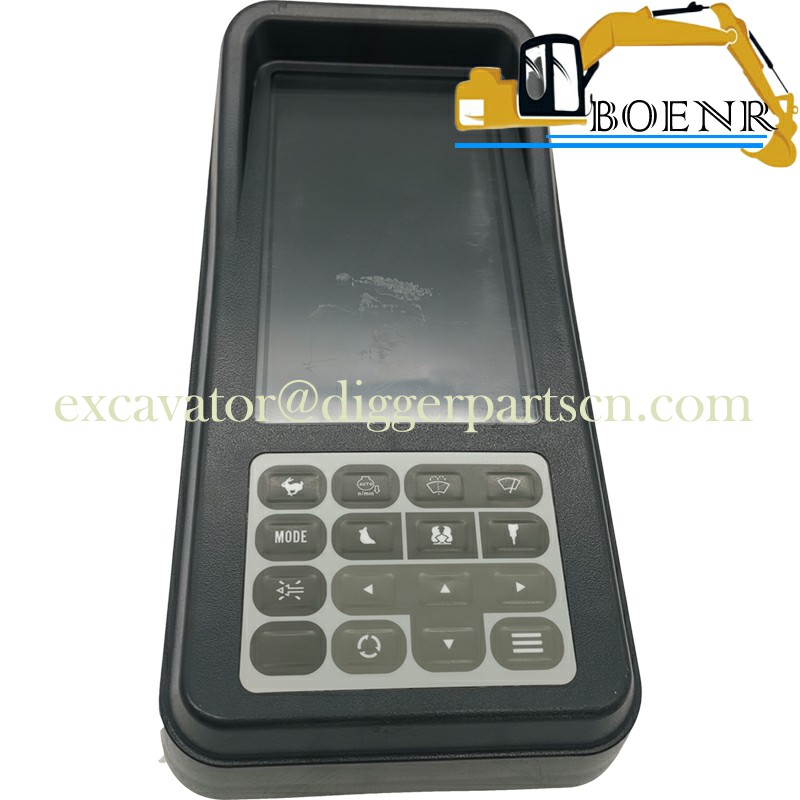

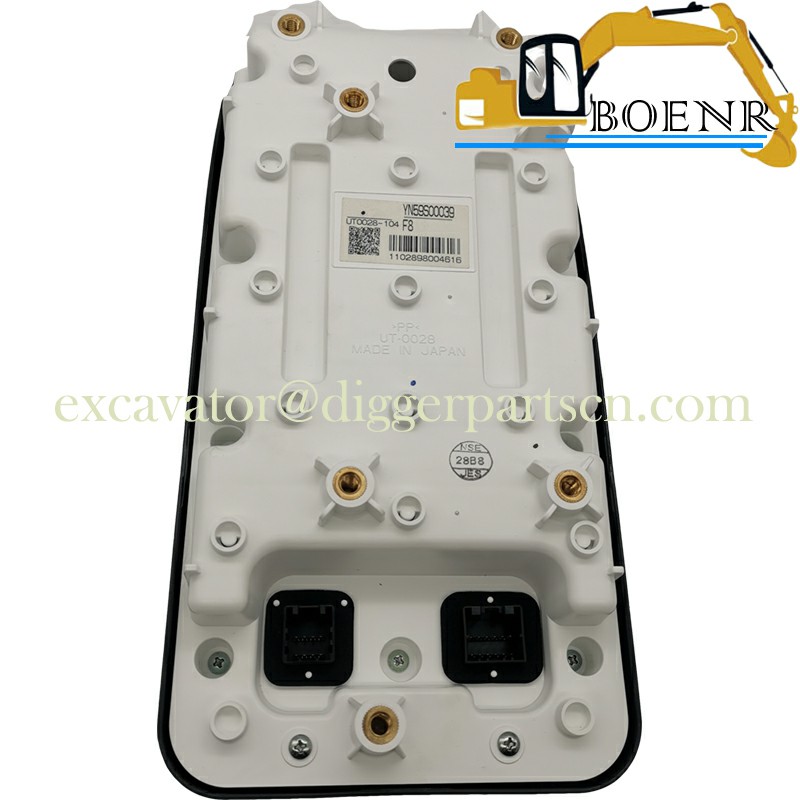

YN52S00033F2 YN59S00039F3 Monitor For SK200-10 SK210-10 SK220-10 SK250-10 Sk260-10 SK330-10 SK350-10

SK200-10 SK210-10 SK220-10 SK250-10 Sk260-10 SK330-10 SK350-10 SK380-10 SK430-10 SK450-10 SK485-10 Monitor YN52S00033F2 YN59S00039F3

Part Name	Monitor	Part Number	YN52S00033F2 YN59S00039F3
Brand	Kobelco、KOBEKI	Applicable Model	SK200-10 SK210-10 SK220-10 SK250-10 Sk260-10 SK330-10 SK350-10 SK380-10 SK430-10 SK450-10 SK485-10

Weight:3KG

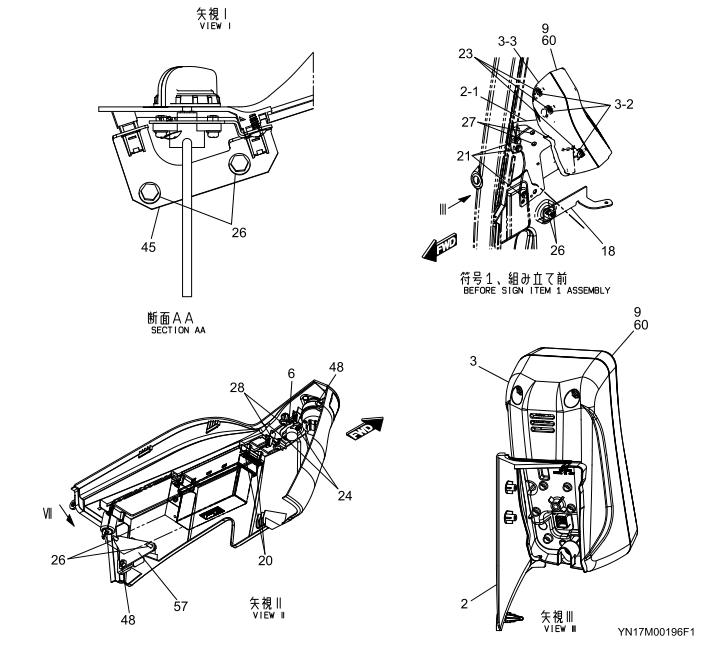

Image: Component Installation Diagram

Parts Catalog

ITEM	PARTS NO.	PART NAME	部品名	QTY
	YN17M00196F1	PANEL ASSY. INSTRUM	パネルアセン, インストルメント

1	YN17M01728F1	COVER ASSY	カバーアセン	1
1-1	YN17M01729F1	COVER ASSY	カバーアセン	1
1-1A	YN17M01508P1	BUSHING	ブッショ	2
1-1B	YN20M01807P1	INSULATION	インシュレーション	1
1-1C	YN20M01809P1	INSULATION	インシュレーション	1
1-1D	YN17M01730P1	COVER	カバー	1
1-2	YN20M01801F2	DUCT ASSY	ダクトアセン	1
1-2C	YN20M01802F2	DUCT ASSY	ダクトアセン	1
1-2Cb	YN20M01805P1	INSULATION	インシュレーション	1
1-2Cc	YN20M01806P1	INSULATION	インシュレーション	1
1-2Cd	YN20M01803P2	DUCT	ダクト	1
1-2D	YN20M01808F2	DUCT ASSY	ダクトアセン	1
1-2Db	YN20M01811P1	INSULATION	インシュレーション	1
1-2Dc	YN20M01826P2	DUCT	ダクト	1
1-4	YN17M01485P1	RIVET	リベット	1
2	YN17M01433F1	COVER ASSY	カバーアセン	1
2-1	YN17M01486P1	COVER	カバー	1
3	YN17M01434F2	COVER ASSY	カバーアセン	1
3-2	YN17M01508P1	BUSHING	ブッショ	3
3-3	YN17M01487P2	COVER	カバー	1
4	YN17M01435F2	HOLDER ASSY	ホルダアセン	1
4-1	YN17M01488F1	HOLDER ASSY	ホルダアセン	1
4-1A	YN17M01489P1	HOLDER	ホルダ	1
4-1B	YN17M01508P1	BUSHING	ブッショ	1
4-3	YN17M01492P1	RUBBER	ゴム	1
4-4	YN17M01490F2	HOLDER ASSY	ホルダアセン	1
4-4B	YN17M01508P1	BUSHING	ブッショ	1
4-4C	YN17M01491P2	HOLDER	ホルダ	1
5	YN17M01644F2	COVER ASSY	カバーアセン	1
5-2	YN17M01296P1	COLLAR	カラー	2
5-3	YN03M02440P1	CLIP	クリップ	2
5-4	YN17M01632P2	COVER	カバー	1
6	YN17M01445P1	BRACKET	ブラケット	1
7	YN17M01676P1	BRACKET	ブラケット	1
8	YN17M01699F2	COVER ASSY	カバーアセン	1
8-2	YN17M01686F1	COVER ASSY	カバーアセン	1
8-2A	YN17M01630P1	COVER	カバー	1
8-2B	YN17M01687P1	INSULATION	インシュレーション	1
8-3	YN17M01629F2	COVER ASSY	カバーアッセン	1
8-3B	YN17M01311P1	COLLAR	カール	3
8-3C	YN17M01628P2	COVER	カバー	1
8-3D	YN17M01302P1	CLIP	クリップ	1
8-3E	YN17M01305P1	SCREW, TAPPING	スクリュ、タップネジ	1
9	YN59S00039F3	GAUGE, CLUSTER	ゲージ、クラスター	1

9	YN59S00039F4	GAUGE, CLUSTER	ゲージ、クラスター	1

9	YN59S00039F5	GAUGE, CLUSTER	ゲージ、クラスター	1

9	YN59S00039F7	GAUGE, CLUSTER	ゲージ、クラスター	1

9	YN59S00039F8	GAUGE, CLUSTER	ゲージ、クラスター	1

10	YN17M01715P1	BRACKET	ブラケット	1
11	YN50S00026F1	SWITCH, KEY	スイッチ、キー	1
11-1	YN50S01010P1	KEY	キー	1
11-2	YN50S00002S002	NUT ASSY	ナットアッセン	1
11-3	YN50S00002S003	WASHER	ワシヤ	2

11-3	YN50S00002S003	WASHER	ワシヤ	1

11-4	YN50S00002S004	SWITCH	スイッチ	1
11-5	YN50S00002S005	WASHER	ワシヤ	1
12	YN01E01026P1	TERMINAL	ターミナル	1
13	LQ52S00025P1	POTENTIOMETER	ポテンシオメータ	1
14	YN17M01462P1	LABEL	ラベル	1
15	YN17M01463P1	LABEL	ラベル	1
16	YN17M01631P1	COVER	カバー	1
17	PU20M01002P1	GRILLE	グリル	1
18	YN17M01444P2	BRACKET	ブラケット	1
19	YN17M01345P1	WASHER	ワッシャ	2
20	YN17M01466P1	SCREW, TAPPING	スクリュ, タッピング	2
21	ZM73C08020	SEMS-BOLT	セムスパルト	3
22	ZM66C06020	SEMS-BOLT	セムスパルト	17
23	ZM66C06016	SEMS-BOLT	セムスパルト	7
24	ZM41C04012	SEMS-BOLT	セムスパルト	2
25	LQ81S01001P1	SOCKET	ソケット	1
26	ZM73C06016	SEMS-BOLT	セムスパルト	10
27	YN17M01449P1	SCREW, TAPPING	スクリュ, タッピング	2
28	YN17M01467P1	SCREW, TAPPING	スクリュ, タッピング	2
29	YN20M01935P1	DUCT	ダクト	1
30	YN20M01923F1	DUCT ASSY	ダクトアッセン	1
30-1	YN20M01949F1	DUCT ASSY	ダクトアッセン	1
30-1A	YN20M01933P1	DUCT	ダクト	1
30-1B	YN20M01934P1	DUCT	ダクト	1
30-1C	YN20M01950P1	INSULATION	インシュレーション	2
30-2	YN20M01936P1	INSULATION	インシュレーション	1
31	YN20M01927P1	DUCT	ダクト	1
32	YN20M01926P1	DUCT	ダクト	1
34	YN17M01639F1	COVER ASSY	カバーアッセン	1
34-1	YN17M01638P1	COVER	カバー	1
34-2	YN20M01892P1	INSULATION	インシュレーション	2
34-3	YN17M01663P1	CLIP	クリップ	1
35	YN17M01637F2	COVER ASSY	カバーアッセン	1
35-2	YN20M01892P1	INSULATION	インシュレーション	2
35-3	YN17M01663P1	CLIP	クリップ	1
35-4	YN17M01636P2	COVER	カバー	1
36	YN17M01643F1	COVER ASSY	カバーアッセン	1
36-1	YN17M01627P1	COVER	カバー	1
36-2	YN17M01311P1	COLLAR	カラー	4
37	YN20M01924P1	DUCT	ダクト	1
38	YN20M01925F1	DUCT ASSY	ダクトアッセン	1
38-1	YN20M01885P1	DUCT	ダクト	1
38-2	YN20M01893P1	INSULATION	インシュレーション	1
39	YN20M01921P1	DUCT	ダクト	1
40	PS20M01020P1	GRILLE	グリル	4
41	YN17M01665P1	CAP	キャップ	1
42	YY20M01259P1	CAP	キャップ	2
43	LQ02C00031S021	HAMMER	ハンマ	1
44	YN17M01678P1	BRACKET	ブラケット	1
45	YN17M01621P1	BRACKET	ブラケット	1
46	YN17M01714P1	CLIP	クリップ	5
47	YN17M01552P1	CLIP	クリップ	2
48	YN17M01162D2	SEMS-BOLT	セムボルト	2
49	ZM66C08016	SEMS-BOLT	セムボルト	1
50	YN17M01437P1	CAP	キャップ	1
51	YN17M01690P1	BRACKET	ブラケット	1
52	YN17M01682P1	BRACKET	ブラケット	1
53	ZM66C05012	SEMS-BOLT	セムボルト	1
54	ZS32T50014	CROSS TAPPING SCREW	クロスタップインガースタリ	2
55	YN17M01674P1	INSULATION	インシュレーション	1
56	YN17M01685P1	INSULATION	インシュレーション	1
57	YN17M01697P1	BRACKET	ブラケット	1
59	YN17M01710P1	COVER	カバー	1
60	YN59S00039F8	GAUGE, CLUSTER	ゲージ・クラスタ	1
