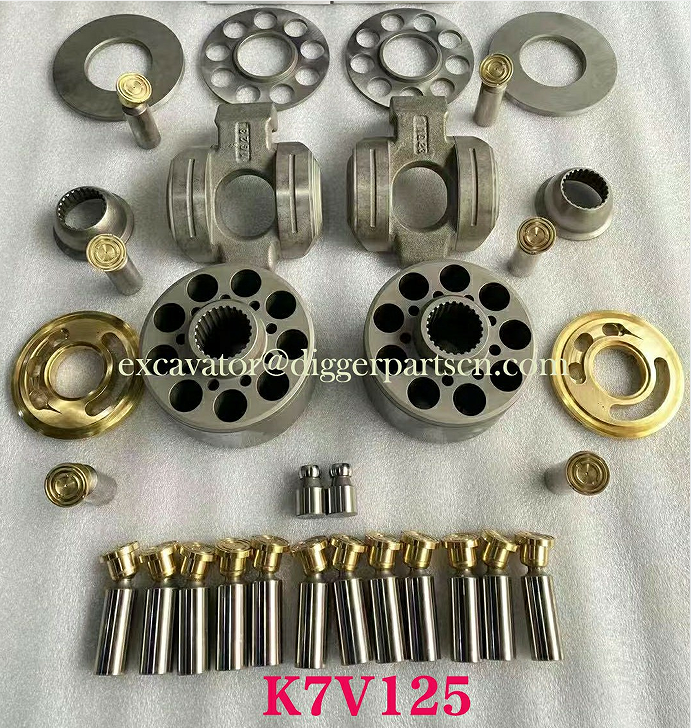

LQ10V00035R300 LQ10V00035R200 K7V125 Hydraulic pump cylinder For SK200-10 SK210-10 excavator

SK200-10 SK210-10 K7V125 Hydraulic pump cylinder LQ10V00035R300 LQ10V00035R200

Part Name	Hydraulic pump cylinder	Part Number	LQ10V00035R300 LQ10V00035R200
Brand	Kobelco、KPM、KOBEKI	Applicable Model	SK200-10 SK210-10

Weight: 5.6KG

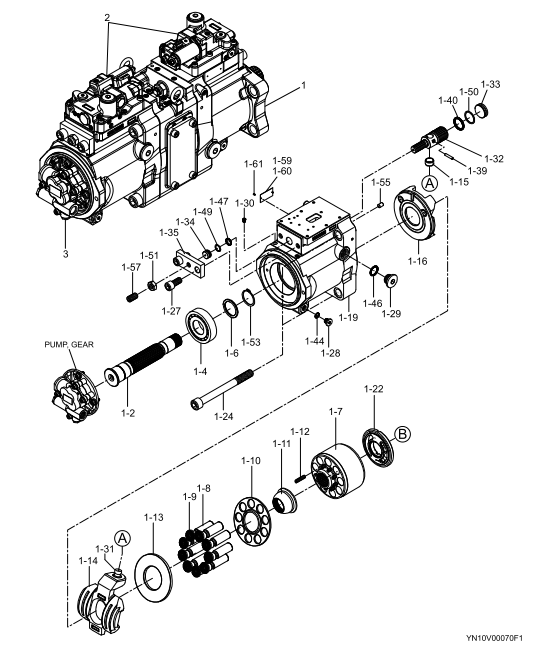

Parts Catalog

ITEM	PARTS NO.	PART NAME	部品名	QTY
	YN10V00070F1	PUMP ASSY,HYD	ホンプアッセン,ユアッ

1	YN10V00072F1	PUMP,HYD	ホンプ,ユアツ	1
1-1	LQ10V00035S111	SHAFT	シャフト	1
1-2	LQ10V00035S113	SHAFT	シャフト	1
1-3	LQ10V00035S116	GEAR	キャー	1
1-4	2437U534S123	BEARING,ROLLER	ペアリング,ローラ	2
1-5	LQ10V00035S124	BEARING	ペアリング	2
1-6	LQ10V00035S127	SPACER	スペーコ	2
1-7	NO P/No	BLOCK	プロック	2
1-8	NO P/No	PISTON	ピストン	18
1-9	NO P/No	SHOE	シラー	18
1-10	LQ10V00035S153	PLATE	フレート	2
1-11	LQ10V00035S156	BUSHING	ブッシュ	2
1-12	2437U219S157	SPRING	スプリング	18
1-13	LQ10V00035S211	PLATE	プレート	2
1-14	NO P/No	PLATE	フレート	2
1-15	NO P/No	BUSHING	プッシュ	2
1-16	LQ10V00035S251	PLATE	プレート	2
1-17	LQ10V00035S261	COVER	加 -	1
1-18	LQ10V00035S271	HOUSING	ハウジング	1
1-19	LQ10V00035S272	HOUSING	ハウジング	1
1-20	LQ10V00035S312	BLOCK	プロック	1
1-21	NO P/No	PLATE	プレート	1
1-22	NO P/No	PLATE	プレート	1
1-23	YN10V00023S009	COVER	カバー	1
1-24	2437U213S401	CAPSCREW	キャップスクリュ	4
1-25	ZS23C08016	CAPSCREW	キャップスクリュ	4
1-26	ZS23C10020	CAPSCREW	キャップスクリュ	4
1-27	ZS23C16035	CAPSCREW	キャップスクリュ	4
1-28	YW30V00001S157	PLUG	プラク	2
1-29	YN30V00001S154	PLUG	プラグ	4
1-30	LV10V00006S059	PLUG	プラク	18
1-31	NO P/No	PIN	ピン	2
1-32	NO P/No	PISTON	ピストン	2
1-33	2437U213S534	STOPPER	ス卜	2
1-34	2437U213S535	STOPPER	ス卜 °	2
1-35	LQ10V00035S537	COVER	加 -	2
1-36	NO P/No	SEAT	シート	4
1-37	NO P/No	STOPPER	ストパ	4
1-38	NO P/No	BALL	ホール	4
1-39	NO P/No	PIN	ピン	2
1-40	YN10V00003S702	O-RING	O- リンク	2
1-41	LS10V00002S012	O-RING	0- リンク	1
1-42	YX10V00003S012	O-RING	O- リンク	1
1-43	YN10V00067S718	O-RING	O一ング	2
1-44	YT10V00003S710	O-RING	O- リンク	14
1-45	YY10V00014S724	RING	リンク	10
1-46	YN10V00020S015	O-RING	O- リンク	4
1-47	YT10V00003S708	O-RING	O- リンク	2
1-48	LC10V00033S774	OIL SEAL	オイルシール	1
1-49	ZD85P01800	RING,BACK-UP	リンク,パックアップ	2
1-50	ZD85G03500	RING,BACK-UP	リング,バックアップ	2
1-51	ZN11C16010	NUT	ナット	2
1-52	ZN18C20012	NUT	ナット	2
1-53	ZR16X04500	RING,SNAP	リンク,スナップ	2
1-54	LQ10V00035S885	PIN	ピン	4
1-55	2441U474S888	PIN	ピン	2
1-56	ZS91C01000	BOLT,EYE	ホルト,アイ	2
1-57	2437U188S953	CAPSCREW	キャップスクリュ	2
1-58	2437U213S954	SCREW	スクリュ	2
1-59	NO P/No	NAME PLATE	ネームフレート	1
1-60	NO P/No	NAME PLATE	ネームフレート	1
1-61	NO P/No	RIVET	リベット	2
2	YN10V01011F1	REGULATOR	レキュレータ	2
2-1	ZS28C06016	CAPSCREW	キャップスクリュ	3
2-2	ZS23C08040	CAPSCREW	キャップスクリュ	5
2-3	ZS23C08025	CAPSCREW	キャップスクリュ	1
2-4	ZS23C05012	BOLT	ホルト	2
2-5	YW30V00001S157	PLUG	プラク	2
2-6	YW30V00001S155	PLUG	プラグ	1
2-7	YN30V00001S158	PLUG	プラク	1
2-8	LV10V00006S059	PLUG	プラク	9
2-20	YM10V01002S708	O-RING	O- リンク	1
2-21	YN10V01001S727	O-RING	O- リンク	1
2-22	YT10V00003S708	O-RING	O- リンク	3
2-23	YX10V00003S015	O-RING	O- リンク	1
2-24	YT10V00003S710	O-RING	O- リンク	3
2-25	LQ10V01006S758	RING	リング	10
2-26	ZN18C10008	NUT	ナット	1
2-31	EB15V01001S801	SETSCREW	セットスクリュ	1
2-32	YN35V00054F1	VALVE,SOLENOID	バルプ,ソレノイト	1
2-32F	YN35V00004S361	O-RING	O- リンク	1
2-32G	YN35V00004S362	O-RING	O- リンク	1
2-32H	YN35V00004S363	O-RING	O- リンク	1
2-32K	YN35V00018S802	NUT	ナット	1
2-32L	ZD12P02000	O-RING	O- リンク	1
3	LQ10V00036F1	PUMP,GEAR	ポンプ,キャー	1
3-1	YN10V00012S010	POPPET	ホペット	1
3-2	YN10V00012S011	SEAT		1
3-3	YN10V00014S012	RING	リング	1
3-4	YN10V00014S013	SPRING	スプリング	1
3-5	YN10V00014S014	SCREW	スクリュ	1
3-6	YN10V00006S312	LOCK NUT	ロックナット	1
3-7	NO P/No	CASE	ケース	1
3-8	NO P/No	GEAR	キ一	1
3-9	NO P/No	GEAR	キヤ一	1
3-10	YN10V00006S355	FILTER	フィルタ	1
3-11	NO P/No	CASE	ᄅ- ᄅ	1
3-12	LQ10V00036S433	BOLT	术ル	2
3-13	LS10V00003S433	BOLT	术ル	2
3-14	YN10V00014S435	BOLT	ホルト	4
3-15	2441U667S466	PLUG	プラグ	1
3-16	YN10V00006S700	RING	リング	1
3-17	ZD12G10500	O-RING	O- リンク	1
3-18	ZD12P01100	O-RING	O- リンク	1
3-19	ZD12P01600	O-RING	O- リンク	1
3-20	ZR26X01800	RING,SNAP	リンク,スナップ	1
3-21	LS10V00018S887	PIN	ピン	2


	LQ10V00035R100	REPAIR KIT	リペアキット	1
		CONSISTS OF ITEM	(1-8,1-9)X9

	LQ10V00035R200	REPAIR KIT	リペアキット	1
		CONSISTS OF ITEM	(1-7,1-21)X1
	LQ10V00035R300	REPAIR KIT	ペ了十少	1
		CONSISTS OF ITEM	(1-7,1-22)X1

	LQ10V00035R400	REPAIR KIT	了キ少	1
		CONSISTS OF ITEM	(1-14,1-31)X1

	WA10V01001R100	REPAIR KIT	^ア≠少卜	1
		CONSISTS OF ITEM	(1-36,1-37,1-38)X1

	LQ10V00035R600	REPAIR KIT	^ア≠少卜	1
		CONSISTS OF ITEM	(1-15,1-32,1-39)X1

	YY10V00015R300	REPAIR KIT	アキ少卜	1
		CONSISTS OF ITEM	(3-1,3-2)X1
