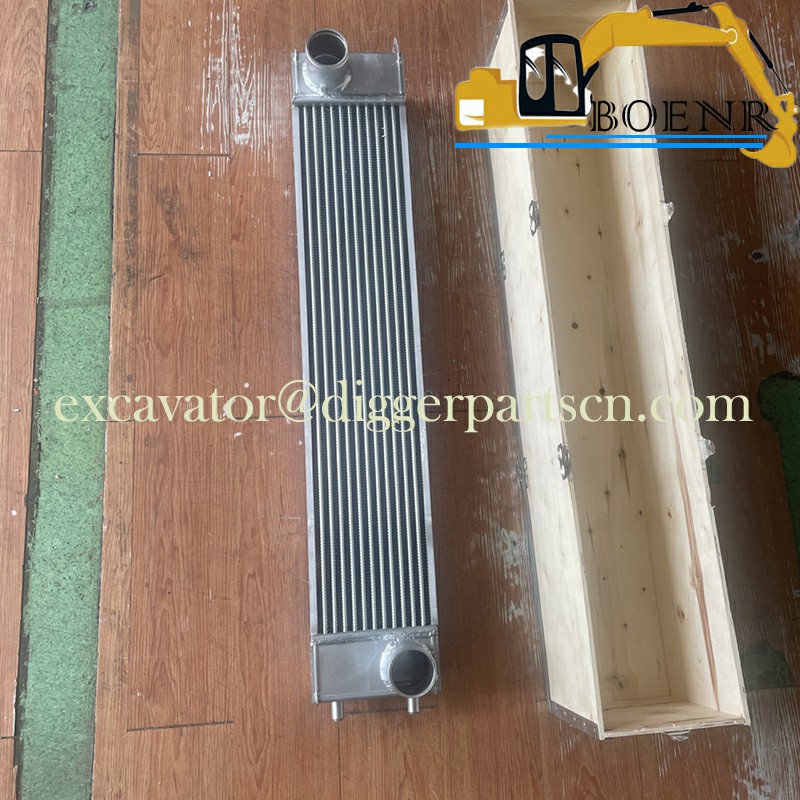

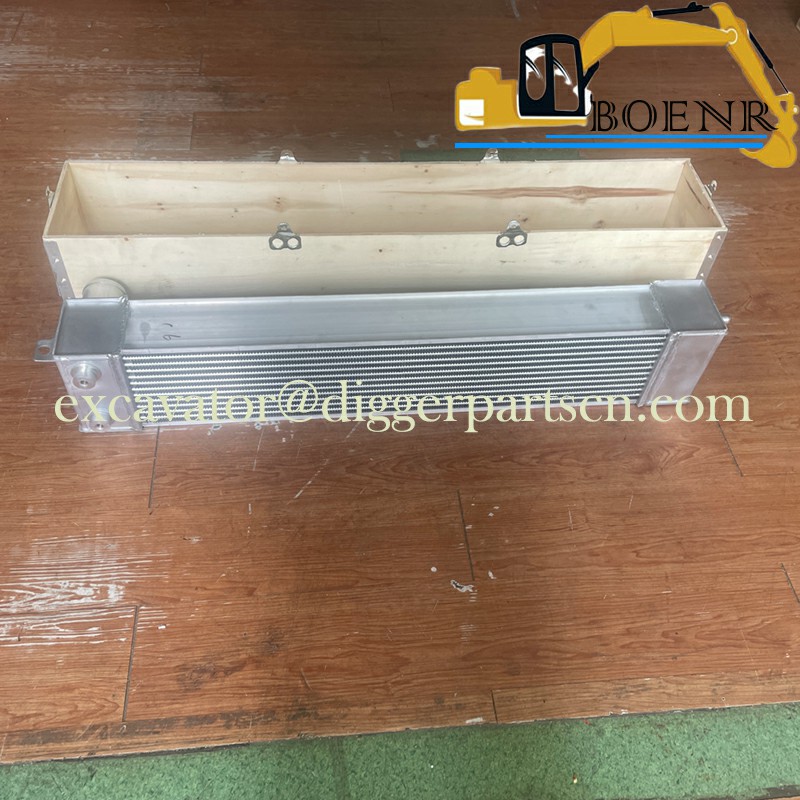

YN05P00134S007 Intercooler For SK200-10 SK210-10 SK220-10

SK200-10 SK210-10 SK220-10 Intercooler YN05P00134S007

Part Name	Intercooler	Part Number	YN05P00134S007
Brand	Kobelco, Kobeki	Applicable Model	SK200-10 SK210-10 SK220-10

Weight: 16 kg

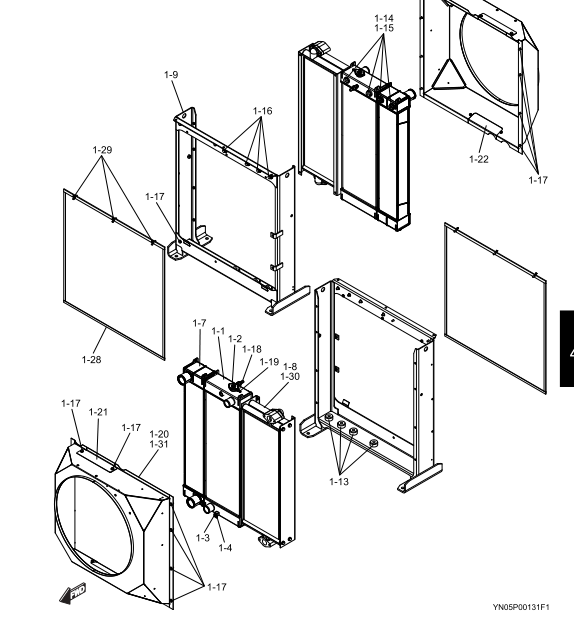

Parts Layout Diagram

ITEM	PARTS NO.	PART NAME	部品名	QTY
	YN05P00131F1	RADIATOR ASSY	ラジエータアッセン

1	YN05P00134F1	RADIATOR ASSY	ラジエータアッセン	1
1-1	YN05P00058S038	RADIATOR ASSY	ラジエータアッセン	1
1-2	YN05P00088S032	CAP	キャップ	1
1-3	2452U221S18	COCK,DRAIN	コック,ドレン	1
1-4	2452U416S6	HOSE	木一	1
1-5	YN05P00134S005	INSULATION	インシュレーション	4
1-6	YN05P00134S006	INSULATION	インシュレーション	4
1-7	YN05P00134S007	COOLER,AIR	クーラ,エアー	1
1-8	YN05P00134S008	COOLER,OIL	ク一ラ,才ル	1
1-9	YN05P00134S009	SUPPORT	サホート	1
1-10	YN05P00058S031	INSULATION	インシュレーション	4
1-11	YN05P00134S012	INSULATION	インシュレーション	2
1-12	YN05P00134S013	RUBBER	ラバー	2
1-13	YN05P00058S014	MOUNT,RUBBER	マウント,ラバー	4
1-14	YM05P00019S021	COLLAR	力ラ-	4
1-15	YN05P00058S013	MOUNT,RUBBER	マウント,ラバー	4
1-16	ZM73C10030	SEMS-BOLT	セムスポール	4
1-17	LB05P00018S028	BOLT ASSY	ボルトアップン	16
1-18	LP05P00014S025	HOSE	木一	1
1-19	2452U267S8	CLIP	クリップ°	2
1-20	YN05P00134S034	SHROUD	シュラウト	1
1-21	YN05P00134S023	PLATE	プレート	1
1-22	YN05P00134S024	PLATE	プレート	1
1-23	YN05P00134S026	INSULATION	インシュレーション	1
1-24	YN05P00134S027	INSULATION	インシュレーション	2
1-25	YN05P00134S028	INSULATION	インシュレ-ション	1
1-26	YN05P00134S029	INSULATION	インシュレ-ション	1
1-27	YN05P00134S030	INSULATION	インシュレ-ション	1
1-28	YN05P00134S032	GUARD	カート	1
1-29	2452U202S5	BOLT,WING	术ル,ウング	3
1-30	YN05P00134S033	COOLER,OIL	ク一ラ,才ル	1

1-31	YN05P00134S022	SHROUD	シュラウト	1

4	YN05P02093F1	PLATE ASSY	プレートアッセン	1
4-1	YN05P02094P2	PLATE	プレート	1
4-2	YX21C01217D6	STRIP,WEATHER	ストリップ,ウエサ	1
5	YN05P02060P1	INSULATION	インシュレーション	1
6	YN05P02003P1	RUBBER	ラバー	1
7	YN05P02064P1	RUBBER	ラバー	1
13	ZM73C08020	SEMS-BOLT	セムスポール	3
14	YN05P02018P2	INSULATION	インシュレーション	1
15	YN05P02065P1	INSULATION	インシュレーション	1
16	YN05P02096F1	COVER ASSY	カバーアップン	1
16-1	YN05P02097P1	COVER	力バ-	1
16-2	YF21C02062P1	INSULATION	インシュレーション	1
17	ZM73C12020	SEMS-BOLT	セムスポール	2
18	YN05P02101P1	INSULATION	インシュレーション	2
