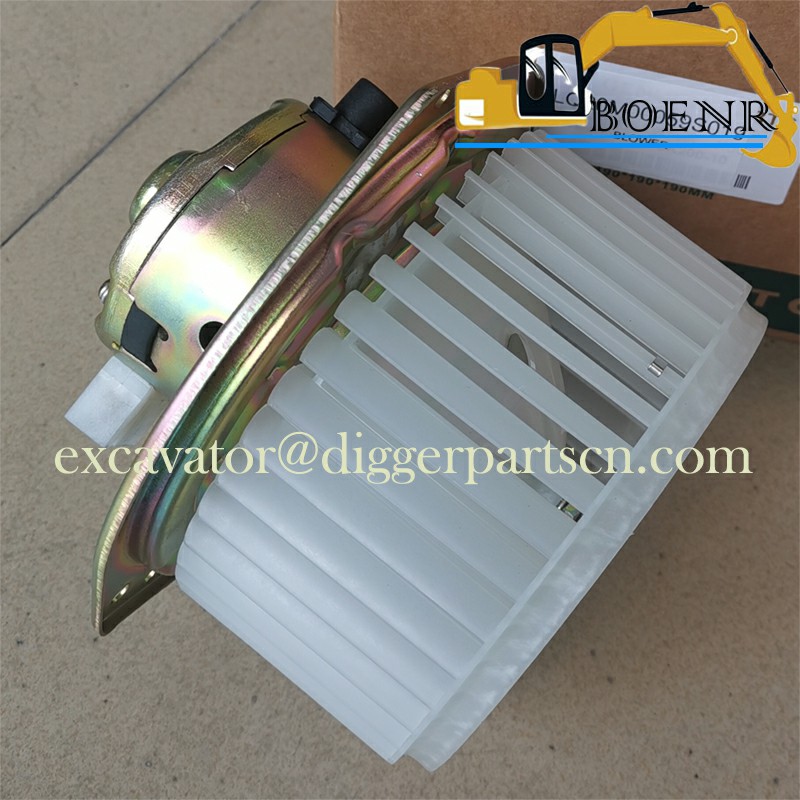

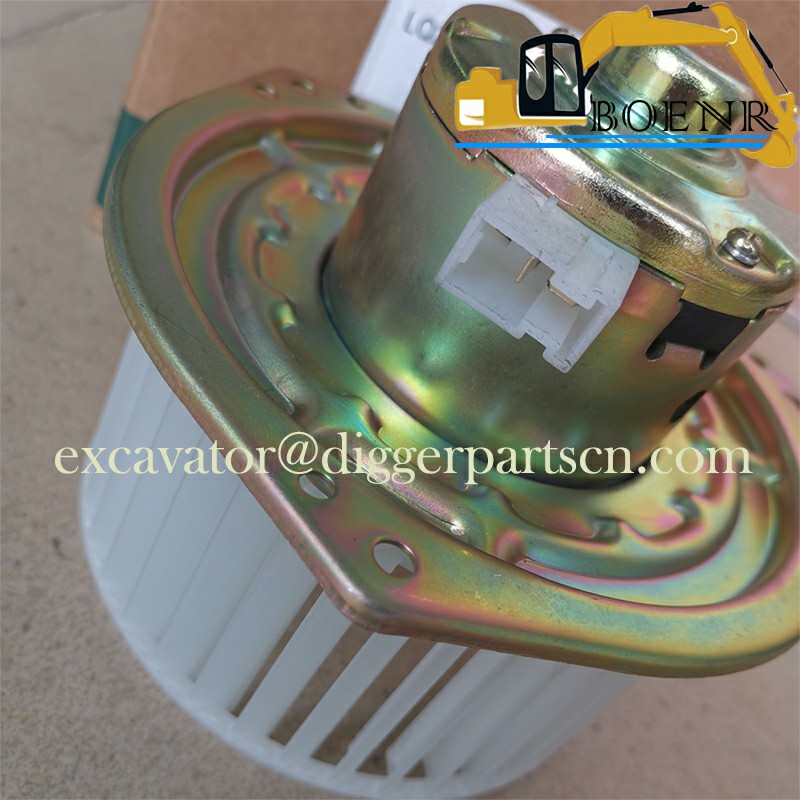

LQ20M00059S019 Fan Blower Motor For SK200-10 SK210-10 SK220-10 SK250-10 Sk260-10 SK270-10

SK200-10 SK210-10 SK220-10 SK250-10 Sk260-10 SK270-10 Fan Blower Motor LQ20M00059S019

Part Name	Fan Blower Motor	Part Number	LQ20M00059S019
Brand	Kobelco, Kobeki	Applicable Model	SK200-10 SK210-10 SK220-10 SK250-10 Sk260-10 SK270-10

Weight: 0.8KG

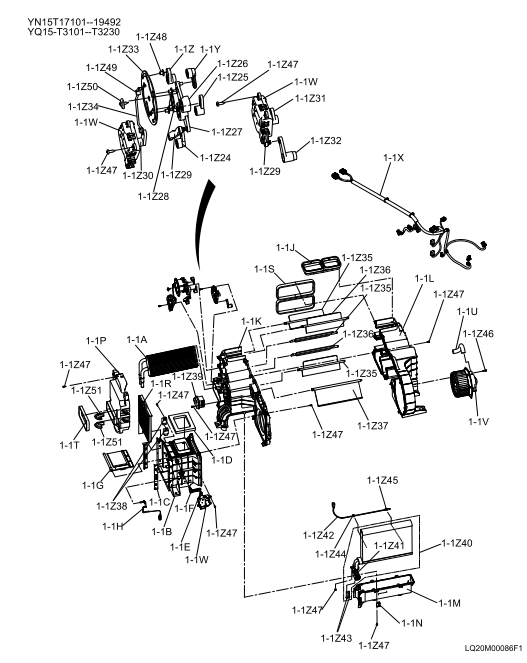

Image: Component Installation Diagram

Parts Catalog

ITEM	PART NO.	PART NAME	部品名 (日文)	QTY
	LQ20M00086F1	CONDITIONER ASSY, AIR	コンディショナアッセンブリ
1	LQ20M00089F1	CONDITIONER ASSY, AIR	コンディショナアッセンブリ	1
1-1	LQ20M00088F1	CONDITIONER, AIR	コンディショナ、エアー	1
1-1A	LQ20M00059S001	CORE	コア	1
1-1B	LQ20M00058S002	CONDITIONER, AIR	コンディショナ、エアー	1
1-1C	LQ20M00059S003	RAIL	レール	2
1-1D	LQ20M00059S004	PACKING	パッキン	1
1-1E	LQ20M00059S005	LEVER	レバー	1
1-1F	LQ20M00059S006	LEVER	レバー	1
1-1G	LQ20M00059S007	DUMPER	ダンパ	1
1-1H	LQ20M00059S008	SENSOR	センサ	1
1-1J	LQ20M00059S009	JOINT ASSY	ジョイントアッセンブリ	1
1-1K	LQ20M00059S010	CASE	ケース	1
1-1L	LQ20M00059S011	CASE	ケース	1
1-1M	LQ20M00059S012	CASE	ケース	1
1-1N	LQ20M00059S013	CLIP	クリップ	2
1-1P	LQ20M00059S014	COVER	カバー	1
1-1R	LQ50V01007P1	FILTER	フィルタ	1
1-1S	LQ20M00059S016	PACKING	パッキン	2
1-1T	LQ20M00059S017	PACKING	パッキン	1
1-1U	LQ20M00059S018	HOSE	ホース	1
1-1V	LQ20M00059S019	BLOWER ASSY	ブロワアッセンブリ	1
1-1W	LQ20M00088S020	CONDITIONER, AIR	コンディショナ、エアー	3
1-1X	LQ20M00088S021	CONDITIONER, AIR	コンディショナ、エアー	1
1-1Y	LQ20M00059S022	LEVER	レバー	1
1-1Z	LQ20M00059S023	LEVER	レバー	1
1-1Z24	LQ20M00059S024	LEVER	レバー	1
1-1Z25	LQ20M00059S025	LEVER	レバー	1
1-1Z26	LQ20M00059S026	JOINT	ジョイント	1
1-1Z27	LQ20M00059S027	JOINT	ジョイント	1
1-1Z28	LQ20M00059S028	JOINT	ジョイント	1
1-1Z29	LQ20M00059S029	ROD	ロッド	2
1-1Z30	LQ20M00059S030	LEVER	レバー	1
1-1Z31	LQ20M00059S031	LEVER	レバー	1
1-1Z32	LQ20M00059S032	LEVER	レバー	1
1-1Z33	LQ20M00059S033	LINK	リンク	1
1-1Z34	LQ20M00059S034	ROD	ロッド	1
1-1Z35	LQ20M00059S035	DUMPER	ダンパ	3
1-1Z36	LQ20M00059S036	DUMPER	ダンパ	2
1-1Z37	LQ20M00059S037	DUMPER	ダンパ	1
1-1Z38	LQ20M00059S038	RELAY	リレー	1
1-1Z39	LQ20M00059S039	RESISTOR	レジスタ	1
1-1Z40	LQ20M00059S040	EVAPORATOR	エバポレータ	1
1-1Z41	LQ20M00088S041	CONDITIONER, AIR	コンディショナ、エアー	1
1-1Z42	LQ20M00059S042	THERMOMETER	サーモメータ	1
1-1Z43	LQ20M00059S043	CAPSCREW	キャップスクリュウ	2
1-1Z44	LQ20M00059S044	HOLDER	ホルダ	2
1-1Z45	LQ20M00059S045	HOLDER	ホルダ	1
1-1Z46	LQ20M00059S046	SCREW, TAPPING	スクリュウ、タッピング	3
1-1Z47	LQ20M00059S047	SCREW, TAPPING	スクリュウ、タッピング	36
1-1Z48	LQ20M00059S048	BUSHING	ブッシング	4
1-1Z49	LQ20M00059S049	HOLDER	ホルダ	2
1-1Z50	LQ20M00059S050	SCREW, TAPPING	スクリュウ、タッピング	1
1-1Z51	LQ20M00059S051	INSULATION	インシュレーション	2
1-1	LQ20M00109F1	CONDITIONER, AIR	コンディショナ、エアー	1
1-1A	LQ20M00059S001	CORE	コア	1
1-1B	LQ20M00088S002	CONDITIONER, AIR	コンディショナ、エアー	1
1-1C	LQ20M00059S003	RAIL	レール	2
1-1D	LQ20M00059S004	PACKING	パッキン	1
1-1E	LQ20M00059S005	LEVER	レバー	1
1-1F	LQ20M00059S006	LEVER	レバー	1
1-1G	LQ20M00059S007	DUMPER	ダンパ	1
1-1H	LQ20M00059S008	SENSOR	センサ	1
1-1J	LQ20M00059S009	JOINT ASSY	ジョイントアッセンブリ	1
1-1K	LQ20M00059S010	CASE	ケース	1
1-1L	LQ20M00059S011	CASE	ケース	1
1-1M	LQ20M00059S012	CASE	ケース	1
1-1N	LQ20M00059S013	CLIP	クリップ	2
1-1P	LQ20M00059S014	COVER	カバー	1
1-1R	LQ50V01007P1	FILTER	フィルタ	1
1-1S	LQ20M00059S016	PACKING	パッキン	2
1-1T	LQ20M00059S017	PACKING	パッキン	2
1-1U	LQ20M00059S018	HOSE	ホース	1
1-1V	LQ20M00059S019	BLOWER ASSY	ブロワアッセンブリ	1
1-1W	LQ20M00088S020	CONDITIONER, AIR	コンディショナ、エアー	3
1-1X	LQ20M00109S021	HARNESS	ハーネス	1
1-1Y	LQ20M00059S022	LEVER	レバー	1
1-1Z	LQ20M00059S023	LEVER	レバー	1
1-1Z24	LQ20M00059S024	LEVER	レバー	1
1-1Z25	LQ20M00059S025	LEVER	レバー	1
1-1Z26	LQ20M00059S026	JOINT	ジョイント	1
1-1Z27	LQ20M00059S027	JOINT	ジョイント	1
1-1Z28	LQ20M00059S028	JOINT	ジョイント	1
1-1Z29	LQ20M00059S029	ROD	ロッド	2
1-1Z30	LQ20M00059S030	LEVER	レバー	1
1-1Z31	LQ20M00059S031	LEVER	レバー	1
1-1Z32	LQ20M00059S032	LEVER	レバー	1
1-1Z33	LQ20M00059S033	LINK	リンク	1
1-1Z34	LQ20M00059S034	ROD	ロッド	1
1-1Z35	LQ20M00059S035	DUMPER	ダンパ	3
1-1Z36	LQ20M00059S036	DUMPER	ダンパ	2
1-1Z37	LQ20M00059S037	DUMPER	ダンパ	1
1-1Z38	LQ20M00109S038	RELAY	リレー	1
1-1Z39	LQ20M00059S039	RESISTOR	レジスタ	2
1-1Z40	LQ20M00109S040	EVAPORATOR	エバポレータ	1
1-1Z41	LQ20M00088S041	CONDITIONER, AIR	コンディショナ、エアー	1
1-1Z42	LQ20M00059S042	THERMOMETER	サーモメータ	1
1-1Z43	LQ20M00059S043	CAPSCREW	キャップスクリュウ	2
1-1Z44	LQ20M00059S044	HOLDER	ホルダ	2
1-1Z45	LQ20M00059S045	HOLDER	ホルダ	1
1-1Z46	LQ20M00059S046	SCREW, TAPPING	スクリュウ、タッピング	3
1-1Z47	LQ20M00059S047	SCREW, TAPPING	スクリュウ、タッピング	36
1-1Z48	LQ20M00059S048	BUSHING	ブッシング	4
1-1Z49	LQ20M00059S049	HOLDER	ホルダ	2
1-1Z50	LQ20M00059S050	SCREW, TAPPING	スクリュウ、タッピング	1
1-2	LC20M01014D4	HOSE	ホース	1
1-3	24100U117655	CLAMP	クランプ	1
1-4	YT20M00059S05	MACHINE SCREW	マシンスクリュウ	5
1-5	LQ20M01169P1	PLATE	プレート	1
1-6	YN20M00016S078	CLIP	クリップ	7
2	LQ20M01375P1	PANEL	パネル	1
3	LQ50V01009P1	FILTER	フィルタ	1
