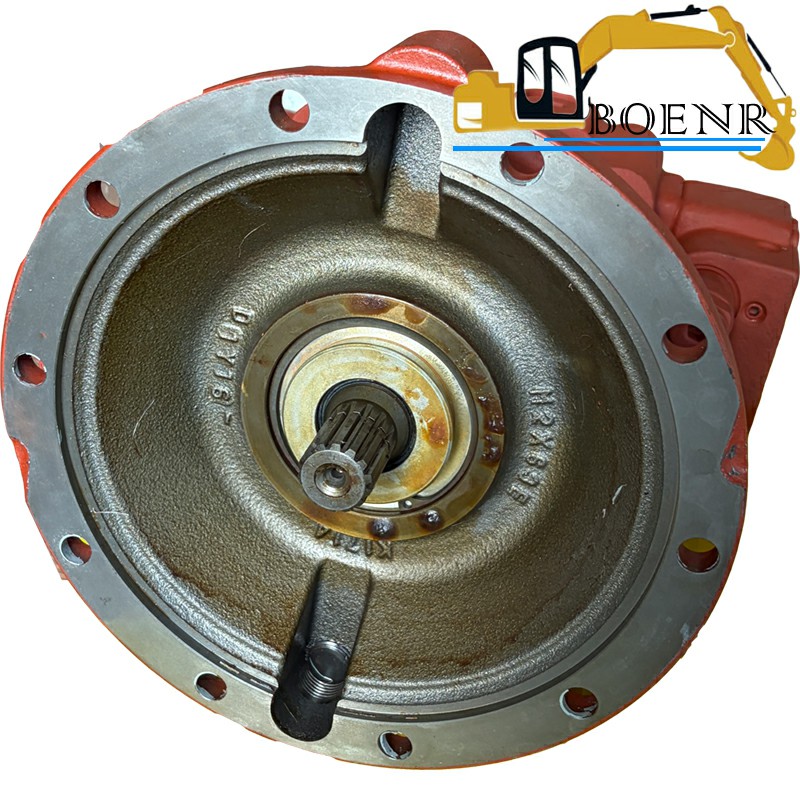

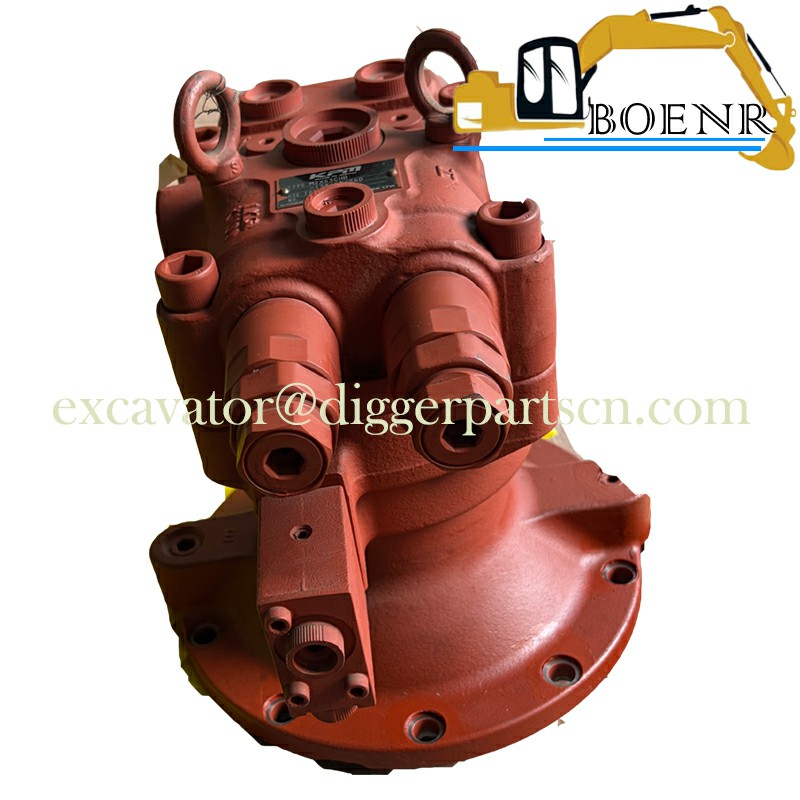

YY15V00016F1 M2X63CHB Swing Motor For SK130-8 SK140-8
SK130-8 SK140-8 Swing Motor YY15V00016F1 M2X63CHB
| Part Name | Swing Motor | Part Number | YY15V00016F1 M2X63CHB |
| Brand | Koblco KPM | Applicable Model | SK130-8 SK140-8 |
Weight:45 kg
Parts Catalog
ITEM | PARTS NO. | PART NAME | 部品名 (日文) | QTY |
| LP32W00002F1 | MOTOR INSTAL. SWING | モータアッセンブリ、スイング | ||
| 1 | YY15V00016F1 | MOTOR ASSY. SWING | モータアッセンブリ、スイング | 1 |
| 1-1 | YY15V00018F1 | MOTOR ASSY. HYD | モータアッセンブリ、油圧 | 1 |
| 1-1A | YY15V00019F1 | MOTOR ASSY. HYD | モータアッセンブリ、油圧 | 1 |
| 1-1Aa | NO P./No | PISTON | ピストン | 9 |
| 1-1Ab | NO P./No | SHOE | シュー | 9 |
| 1-1Ac | NO P./No | BODY | ボディ | 1 |
| 1-1Ad | NO P./No | PIN | ピン | 2 |
| 1-1Ae | YX15V00004S101 | SHAFT | シャフト | 1 |
| 1-1Af | 2441U789S106 | SPACER | スペーサ | 3 |
| 1-1Ag | YX15V00004S111 | CYLINDER | シリンダ | 1 |
| 1-1Ah | 2441U789S113 | BUSHING, SPHERICAL | ブッシュ、スフェリカル | 1 |
| 1-1Ai | 2441U789S114 | SPRING | スプリング | 12 |
| 1-1Aj | 2441U789S116 | ROD, PUSH | ロッド、プッシュ | 2 |
| 1-1Al | 2441U789S117 | HOUSING | ハウジング | 1 |
| 1-1Am | 2441U789S123 | PLATE | プレート | 1 |
| 1-1An | 2441U789S124 | PLATE | プレート | 1 |
| 1-1Ap | YX15V00004S131 | PLATE | プレート | 1 |
| 1-1Ar | YY15V00019S301 | BODY | ボディ | 1 |
| 1-1As | YY15V00019S404 | COVER | カバー | 1 |
| 1-1At | YX15V00004S351 | SPOOL | スプール | 2 |
| 1-1Au | YX15V00004S355 | SPRING | スプリング | 2 |
| 1-1Av | YB15V00033S900 | PLATE | プレート | 1 |
| 1-1Aw | 2437U407S983 | RIVET | リベット | 2 |
| 1-1Ax | ZS23C16075 | CAPSCREW | キャップスクリュー | 4 |
| 1-1Ay | ZR16X03500 | RING, SNAP | リング、スナップ | 1 |
| 1-1Az | 2460U1318836 | CLIP | クリップ | 2 |
| 1-1Az24 | ZR26X08000 | RING, SNAP | リング、スナップ | 1 |
| 1-1Az25 | ZR26X04200 | RING, SNAP | リング、スナップ | 1 |
| 1-1Az26 | YX15V00004S443 | BEARING, ROLLER | ベアリング、ローラ | 2 |
| 1-1Az27 | YX15V00004S610 | BEARING, ROLLER | ベアリング、ローラ | 1 |
| 1-1Az28 | YW30V00001S157 | FLUG | フラグ | 2 |
| 1-1Az29 | 246012655551 | PLUG | プラグ | 2 |
| 1-1Az30 | ZD12008000 | O-RING | オーリング | 1 |
| 1-1Az31 | YV15V00022S013 | O-RING | オーリング | 1 |
| 1-1Az32 | ZD12P01100 | O-RING | オーリング | 2 |
| 1-1Az33 | ZD12P02000 | O-RING | オーリング | 2 |
| 1-1Az34 | YY15V00019S491 | OIL SEAL | オイルシール | 1 |
| 1-1Az35 | 2441U789S702 | PISTON, BRAKE | ピストン、ブレーキ | 1 |
| 1-1Az36 | 2441U825S706 | O-RING | オーリング | 1 |
| 1-1Az37 | 2415U789S712 | O-RING | オーリング | 1 |
| 1-1Az38 | 2441U789S712 | SPRING | スプリング | 20 |
| 1-1Az39 | YX15V00004S742 | PLATE | プレート | 3 |
| 1-1Az40 | YX15V00004S743 | PLATE | プレート | 4 |
| 1-1Az41 | YN15V00035S984 | PLUG | プラグ | 1 |
| 1-1Az42 | YN15V00035S985 | PLUG | プラグ | 1 |
| 1-1Az43 | YN15V00035S980 | PLUG | プラグ | 1 |
| 1-1Az44 | ZE82112000 | PLUG | プラグ | 1 |
| 1-1Az45 | YY22V00007F1 | VALVE ASSY. RELIEF | バルブアッセンブリ、リリーフ | 2 |
| 1-1B | YX30V00006F3 | VALVE, CONTROL. FLOW | バルブ、コントロールフロー | 1 |
| 1-1Bz151 | 2441U722S490 | PLUG | プラグ | 4 |
| 1-1Bz171 | ZS23C08060 | CAPSCREW | キャップスクリュー | 8 |
| 1-1Bz401 | YN20V00004S400 | VALVE ASSY | バルブアッセンブリ | 2 |
| 1-1Bz403 | ZD12P02000 | O-RING | オーリング | 2 |
| 1-1Bz404 | ZD85P02000 | RING, BACK-UP | リング、バックアップ | 2 |
| 1-1Bz901 | YX15V00003S390 | PLATE | プレート | 1 |
| 1-1Bz902 | 2437U407S983 | RIVET | リベット | 2 |
| 1-1Bz903 | LS15V00015S984 | PLUG | プラグ | 2 |
| 1-1Bz904 | Y210V00002S732 | O-RING | オーリング | 2 |

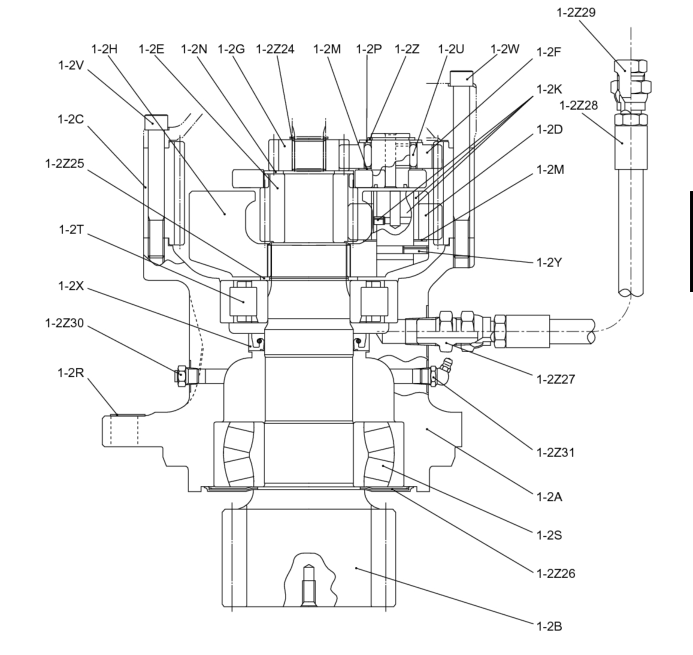

| 1-2 | YY32W00004F1 | REDUCTION ASSY. SWING | アッセンブリ、スイング減速機 | 1 |
| 1-2A | YY32W00004S102 | BODY | ボディ | 1 |
| 1-2B | YY32W00004S201 | SHAFT | シャフト | 1 |
| 1-2C | YX32W00002S202 | GEAR, RING | ギヤー、リング | 1 |
| 1-2D | YX32W00002S203 | GEAR | ギヤー | 4 |
| 1-2E | YX32W00002S204 | GEAR, SUN | ギヤー、サン | 1 |
| 1-2F | YX32W00002S210 | GEAR | ギヤー | 3 |
| 1-2G | YX32W00002S211 | GEAR, SUN | ギヤー、サン | 1 |
| 1-2H | YX32W00002S230 | GEAR | ギヤー | 3 |
| 1-2J | NO P./No | PIN | ピン | 4 |
| 1-2K | YX32W00002S282 | PIN | ピン | 3 |
| 1-2L | NO P./No | PIN | ピン | 1 |
| 1-2M | YX32W00002S285 | PLATE | プレート | 7 |
| 1-2N | YX32W00002S286 | WASHER | ワッシャ | 1 |
| 1-2P | YX32W00002S287 | PLATE | プレート | 3 |
| 1-2R | YB15V00003S390 | PLATE | プレート | 1 |
| 1-2S | YX32W00002S401 | BEARING | ベアリング | 1 |
| 1-2T | YX32W00002S402 | BEARING | ベアリング | 1 |
| 1-2U | YX32W00002S403 | BEARING, NEEDLE | ベアリング、ニードル | 3 |
| 1-2V | ZS23C12100 | CAPSCREW | キャップスクリュー | 8 |
| 1-2W | 2460U1457S171 | CAPSCREW | キャップスクリュー | 2 |
| 1-2X | YX32W00002S601 | OIL SEAL | オイルシール | 1 |
| 1-2Y | 2453U276S287 | PIN, SPRING | ピン、スプリング | 4 |
| 1-2Z | 2441U398S820 | RING, STOP | リング、ストップ | 3 |
| 1-2Z24 | ZR16X02500 | RING, SNAP | リング、スナップ | 1 |
| 1-2Z25 | ZR16X06500 | RING, SNAP | リング、スナップ | 1 |
| 1-2Z26 | YX32W00002S910 | SEAL | シール | 1 |
| 1-2Z27 | YX32W00002S920 | ADAPTER | アダプタ | 1 |
| 1-2Z28 | YY32W00004S921 | HOSE | ホース | 1 |
| 1-2Z29 | YX32W00002S922 | PLUG | プラグ | 1 |
| 1-2Z30 | YY32W00002S925 | BREATHER | ブリーザ | 1 |
| 1-2Z31 | YX32W00002S926 | NIPPLE, GREASE | ニップル、グリース | 1 |
| 2 | YY32W00010D1 | GAUGE, LEVEL | ゲージ、レベル | 1 |
| 3 | LC32W00107D3 | TUBE | チューブ | 1 |
| 4 | ZC46X22011 | CLIP | クリップ | 2 |
| 5 | ZS13C20055 | CAPSCREW | キャップスクリュー | 9 |
| 6 | ZM73C10020 | SEMS-BOLT | セムスボルト | 2 |
| 7 | YN64W01393D1 | CAP | キャップ | 2 |
| 8 | ZC46X25011 | CLIP | クリップ | 1 |
| YX15V00004R100 | REPAIR KIT CONSISTS OF ITEM | リペアキット (1-1Aa,1-1Ab)X9 | 1 | |
| YX15V00004R200 | REPAIR KIT CONSISTS OF ITEM | リペアキット (1-1Ac)X1 (1-1Ad)X2 | 1 | |
| YV15V00002R400 | REPAIR KIT CONSISTS OF ITEM | リペアキット (1-1Az30, 1-1Az31, 1-1Az32, 1-1Az33, 1-1Az34, 1-1Az36, 1-1Az37)X1 | 1 | |
| YX32W00002R100 | REPAIR KIT CONSISTS OF ITEM | リペアキット (1-2J)X1 (1-2L)X3 | 1 |
