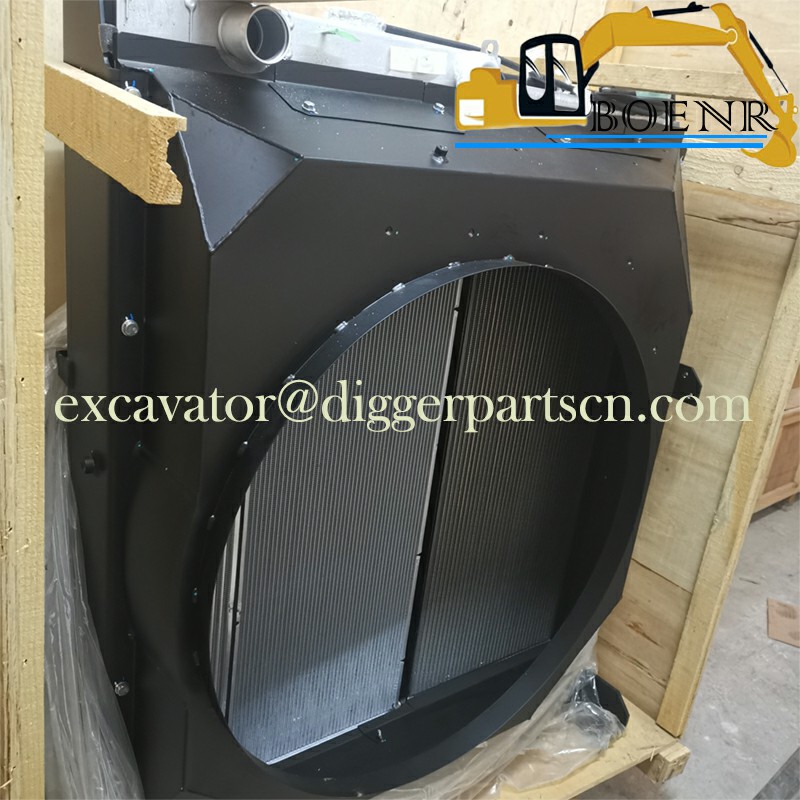

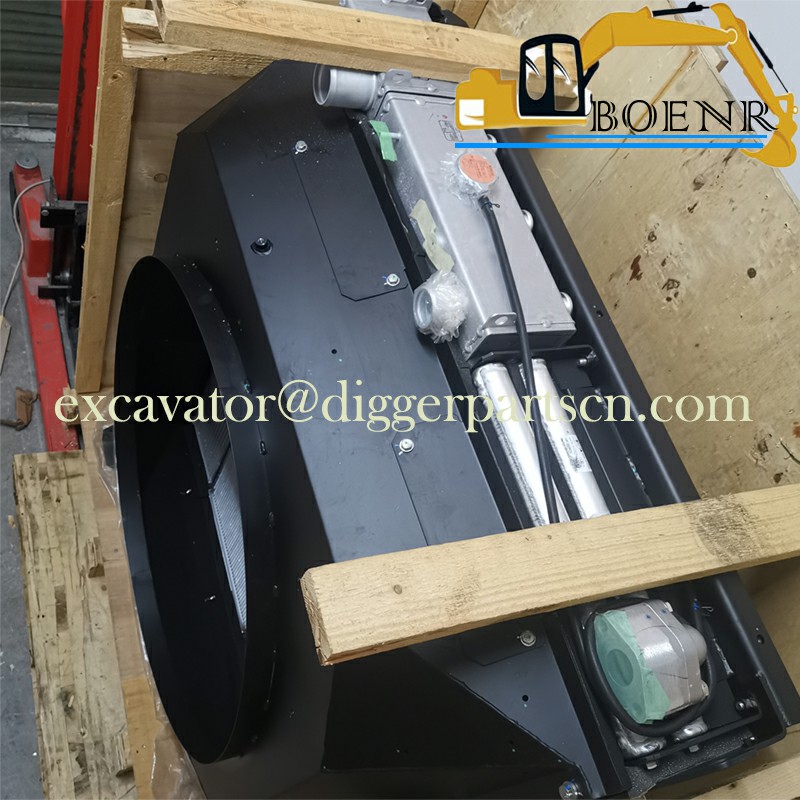

LC05P00088F2 LC05P00088F3 Radiator Assy For SK330-10 SK350-10 SK380-10 SK390
SK330-10 SK350-10 SK380-10 Radiator Assy LC05P00088F2 LC05P00088F3
| Part Name | Radiator | Part Number | LC05P00088F2 LC05P00088F3 |
| Brand | Kobelco Kobeki | Applicable Model | SK330-10 SK350-10 SK380-10 SK390 |
Weight: 138 kg

Parts Catalog
| ITEM | PART NO. | PART NAME | PART NAME | QTY |
| LC05P00076F1 | RADIATOR ASSY | ラジ®エータアッセン | ||
| 1 | LC05P00088F2 | RADIATOR ASSY | ラジ®エータアッセン | 1 |
| 1-1 | LC05P00088S023 | RADIATOR ASSY | ラジ®エータアッセン | 1 |
| 1-2 | YN05P00088S032 | CAP | キャップ® | 1 |
| 1-3 | 2452U221S18 | COCK, DRAIN | コック, ドレン | 1 |
| 1-4 | 2452U416S6 | HOSE | ホース | 1 |
| 1-5 | LC05P00088S002 | INSULATION | インシュレーション | 4 |
| 1-6 | LC05P00088S003 | INSULATION | インシュレーション | 4 |
| 1-7 | LC05P00088S004 | COOLER, AIR | クーラ, エア | 1 |
| 1-8 | LC05P00088S005 | COOLER, OIL | クーラ, オイル | 1 |
| 1-10 | LC05P00088S007 | INSULATION | インシュレーション | 2 |
| 1-11 | LQ05P00096S006 | INSULATION | インシュレーション | 2 |
| 1-12 | LC05P00088S008 | INSULATION | インシュレーション | 2 |
| 1-13 | LC05P00056S018 | RUBBER | ラバ®- | 2 |
| 1-14 | YN05P00058S014 | MOUNT, RUBBER | マウント, ラバ®- | 5 |
| 1-15 | LQ05P00041S031 | MOUNT, RUBBER | マウント, ラバ®- | 5 |
| 1-16 | LQ05P00041S032 | COLLAR | カラー | 5 |
| 1-17 | LS05P00039S024 | WASHER | ワッシャ | 5 |
| 1-18 | LC05P00043S015 | BOLT ASSY | ボルトアッセン | 5 |
| 1-19 | LQ05P00096S009 | CAPSCREW | キャップ®スクリュ | 4 |
| 1-20 | 2452U400S7 | HOSE | ホース | 1 |
| 1-21 | 2452U267S8 | CLIP | クリップ® | 2 |
| 1-23 | LC05P00088S010 | PLATE | プレート | 2 |
| 1-24 | LC05P00088S011 | PLATE | プレート | 1 |
| 1-25 | LB05P00018S028 | BOLT ASSY | ボルトアッセン | 6 |
| 1-26 | LC05P00088S012 | INSULATION | インシュレーション | 1 |
| 1-27 | LC05P00088S013 | INSULATION | インシュレーション | 1 |
| 1-28 | LC05P00088S014 | INSULATION | インシュレーション | 1 |
| 1-29 | LC05P00088S015 | INSULATION | インシュレーション | 1 |
| 1-30 | LC05P00088S016 | INSULATION | インシュレーション | 2 |
| 1-31 | LC05P00088S017 | INSULATION | インシュレーション | 1 |
| 1-32 | LC05P00088S018 | INSULATION | インシュレーション | 1 |
| 1-33 | LC05P00088S019 | INSULATION | インシュレーション | 1 |
| 1-34 | LC05P00088S020 | INSULATION | インシュレーション | 1 |
| 1-35 | LS05P00054S024 | BOLT ASSY | ボルトアッセン | 9 |
| 1-38 | 2452U202S5 | BOLT, WING | ボルト, ウイング® | 4 |
| 1-39 | LC05P00088S024 | FRAME | フレーム | 1 |
| 1-40 | LC05P00088S025 | SHROUD | シュラウド® | 1 |
| 1-41 | LC05P00089S003 | GUARD | ガード® | 1 |
| 1-42 | LC05P00089S004 | GUARD | ガード® | 1 |
| 1 | LC05P00088F3 | RADIATOR ASSY | ラジ®エータアッセン | 1 |
| 1-1 | LC05P00088S023 | RADIATOR ASSY | ラジエータアッセン | 1 |
| 1-2 | YN05P00088S032 | CAP | キャップ | 1 |
| 1-3 | 2452U221S18 | COCK, DRAIN | コック, ドレン | 1 |
| 1-4 | 2452U416S6 | HOSE | ホース | 1 |
| 1-5 | LC05P00088S002 | INSULATION | インシュレーション | 4 |
| 1-6 | LC05P00088S003 | INSULATION | インシュレーション | 2 |
| 1-7 | LC05P00088S004 | COOLER, AIR | クーラ, エア- | 1 |
| 1-10 | LC05P00088S007 | INSULATION | インシュレーション | 2 |
| 1-11 | LQ05P00096S006 | INSULATION | インシュレーション | 2 |
| 1-12 | LC05P00088S008 | INSULATION | インシュレーション | 2 |
| 1-13 | LC05P00056S018 | RUBBER | ラバ- | 2 |
| 1-14 | YN05P00058S014 | MOUNT, RUBBER | マウント, ラバ- | 5 |
| 1-15 | LQ05P00041S031 | MOUNT, RUBBER | マウント, ラバ- | 5 |
| 1-16 | LQ05P00041S032 | COLLAR | カラー | 5 |
| 1-17 | LS05P00039S024 | WASHER | ワシャ | 5 |
| 1-18 | LC05P00043S015 | BOLT ASSY | ボルトアッセン | 5 |
| 1-19 | LQ05P00096S009 | CAPSCREW | キャップスクリュー | 4 |
| 1-20 | 2452U400S7 | HOSE | ホース | 1 |
| 1-21 | 2452U267S8 | CLIP | クリップ | 2 |
| 1-23 | LC05P00088S010 | PLATE | プレート | 2 |
| 1-24 | LC05P00088S011 | PLATE | プレート | 1 |
| 1-25 | LB05P00018S028 | BOLT ASSY | ボルトアッセン | 6 |
| 1-26 | LC05P00088S012 | INSULATION | インシュレーション | 1 |
| 1-27 | LC05P00088S013 | INSULATION | インシュレーション | 1 |
| 1-28 | LC05P00088S014 | INSULATION | インシュレーション | 1 |
| 1-29 | LC05P00088S015 | INSULATION | インシュレーション | 1 |
| 1-30 | LC05P00088S016 | INSULATION | インシュレーション | 2 |
| 1-31 | LC05P00088S017 | INSULATION | インシュレーション | 1 |
| 1-32 | LC05P00088S018 | INSULATION | インシュレーション | 1 |
| 1-33 | LC05P00088S019 | INSULATION | インシュレーション | 1 |
| 1-34 | LC05P00088S020 | INSULATION | インシュレーション | 1 |
| 1-35 | LS05P00054S024 | BOLT ASSY | ボルトアッセン | 9 |
| 1-38 | 2452U202S5 | BOLT, WING | ボルト, ウイング | 4 |
| 1-39 | LC05P00088S024 | FRAME | フレーム | 1 |
| 1-40 | LC05P00088S025 | SHROUD | シュラウド | 1 |
| 1-41 | LC05P00089S003 | GUARD | ガード | 1 |
| 1-42 | LC05P00089S004 | GUARD | ガード | 1 |
| 1-43 | YN05P00076S011 | INSULATION | インシュレーション | 2 |
| 1-44 | LC05P00088S027 | COOLER, OIL | クーラ, オイル | 1 |
| 1-45 | EE05P00004S013 | BOLT ASSY | ボルトアッセン | 8 |
| 1-46 | LC05P00088S029 | BRACKET | ブラケット | 1 |
| 1-47 | LC05P00088S030 | BRACKET | ブラケット | 1 |
| 1-48 | LC05P00088S031 | BRACKET | ブラケット | 1 |
| 1-49 | LC05P00088S032 | BRACKET | ブラケット | 1 |
| 1-50 | LC05P00088S033 | RUBBER | ラバ- | 2 |
| 1-51 | LC05P00088S034 | RUBBER | ラバ- | 2 |
| 1-52 | LC05P00088S035 | INSULATION | インシュレーション | 1 |
| 1-53 | LC05P00088S036 | INSULATION | インシュレーション | 1 |
| 1-54 | LC05P00088S037 | INSULATION | インシュレーション | 4 |
| 2 | LC05P01821F1 | PLATE ASSY | プレートアッセン | 1 |
| 2-1 | LC05P01816P1 | PLATE | プレート | 1 |
| 2-2 | YT21C01164DG | STRIP, WEATHER | ストリップ°, ウェザ° | 1 |
| 3 | LC05P01893F1 | PLATE ASSY | プレートアッセン | 1 |
| 3-1 | LC05P01895P1 | PLATE | プレート | 1 |
| 3-2 | PH21C01136DT | STRIP, WEATHER | ストリップ°, ウェザ° | 1 |
| 3-3 | PH21C01136DC | STRIP, WEATHER | ストリップ°, ウェザ° | 1 |
| 3-4 | LC05P01896P1 | INSULATION | インシュレーション | 1 |
| 4 | LC05P01811P1 | INSULATION | インシュレーション | 1 |
| 5 | LC05P01813P1 | INSULATION | インシュレーション | 1 |
| 6 | LC05P01814P1 | RUBBER | ラバー | 1 |
| 7 | LC05P01926P1 | RUBBER | ラバー | 1 |
| 8 | YF05P01200P1 | O-RING | O-リング | 1 |
| 9 | YF50S00001F1 | SWITCH, LEVEL | スイッチ, レベル | 1 |
| 10 | ZM73C08020 | SEMS-BOLT | セムスボルト | 7 |
