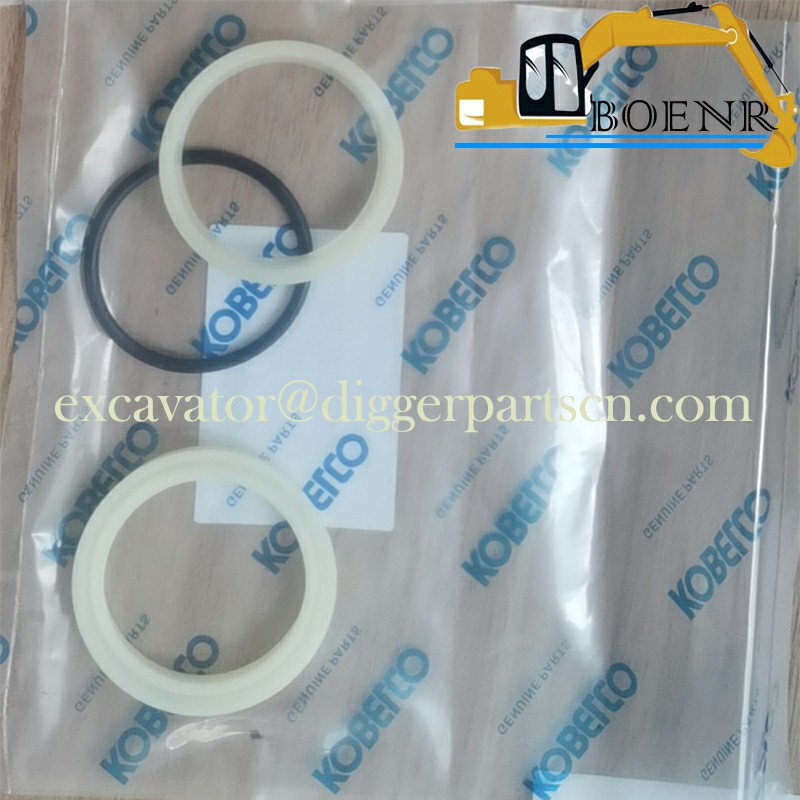

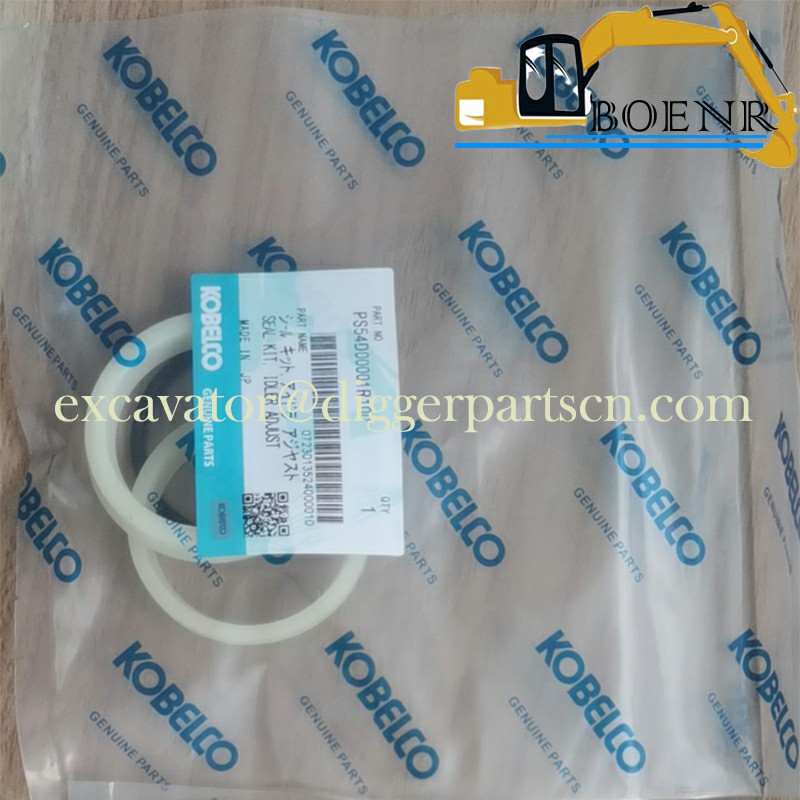

PS54D00001R100 PS54D00001F1 Idler Adjuster Oil Seal Repair Kit For SK50SR-6E
SK50SR-6E Idler Adjuster Oil Seal Repair Kit PS54D00001R100 PS54D00001F1
| Part Name | Seal | Part Number | PS54D00001R100 PS54D00001F1 |
| Brand | Kobelco, Kobeki | Applicable Model | SK50SR-6E |
Weight: 0.2 kg

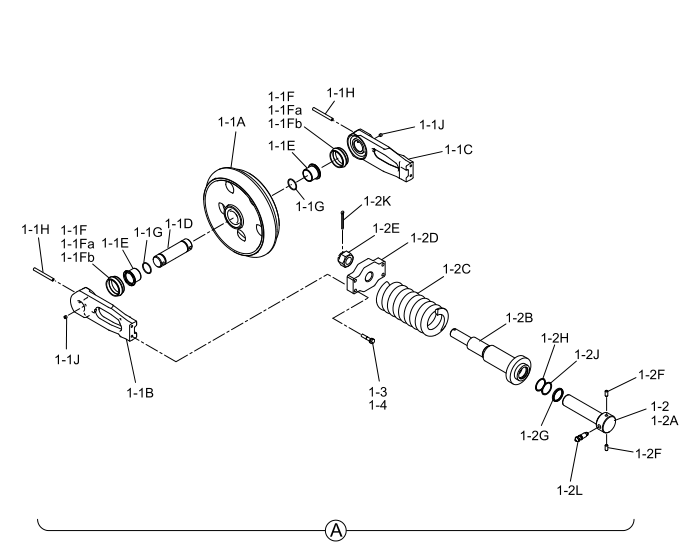

Image: Component Installation Diagram
Parts Catalog
| PART NAME | 部品名 | |||
| ITEM | PARTS NO. | QTY | ||
| PS52D00004F1 | IDLER ASSY, | イドラアッセン, クローラ | ||
| CRAWLER | ||||
| 1 | PS52D00001F1 | IDLER ASSY, | イドラアッセン, クローラ | 2 |
| CRAWLER | ||||
| 1-1 | PS52D00002F1 | IDLER ASSY | イドラアッセン | 1 |
| 1-1A | PS52D00003P1 | IDLER | イドラ | 1 |
| 1-1B | PS52D01001P1 | COLLAR | カラー | 1 |
| 1-1C | PS52D01002P1 | COLLAR | カラー | 1 |
| 1-1D | PS52D01003P1 | SHAFT | シャフト | 1 |
| 1-1E | 2405T1684 | BUSHING | ブッシュ | 2 |
| 1-1F | 2445R439F1 | SEAL, FLOATING | シール, フローティング | 2 |
| 1-1Fa | 2445R439S1 | SEAL | シール | 2 |
| 1-1Fb | 2445R439S2 | O-RING | O-リング | 2 |
| 1-1G | ZD12G04000 | O-RING | O-リング | 2 |
| 1-1H | ZP26D10100 | SPRING PIN | スプリングピン | 2 |
| 1-1J | PV52D01007P1 | PLUG | プラグ | 2 |
| 1-2 | PS54D00001F1 | IDLER ADJUST ASSY | イドラ adjust アッセン | 1 |
| 1-2A | PY01V01022P1 | PISTON | ピストン | 1 |
| 1-2B | PS70V00001P1 | CYLINDER, GREASE | シリンダ, グレーズ | 1 |
| 1-2C | PY54D01018P1 | SPRING | スプリング | 1 |
| 1-2D | PS54D01001P1 | PLATE | プレート | 1 |
| 1-2E | PS54D01002P1 | NUT | ナット | 1 |
| 1-2F | PX54D01014P1 | PIN | ピン | 2 |
| 1-2G | PY54D01020P1 | SEAL | シール | 1 |
| 1-2H | ZD12P04500 | O-RING | O-リング | 1 |
| 1-2J | ZD85P04500 | RING, BACK-UP | リング, バックアップ | 1 |
| 1-2K | ZP16D06063 | SPLIT PIN | スプリットピン | 1 |
| 1-2L | PX80B01026P1 | NIPPLE, GREASE | ニップル, グレーズ | 1 |
| 1-3 | ZS18C10050 | CAPSCREW | キャップスクリュー | 4 |
| 1-4 | PY52D01023P1 | WASHER | ワッシャ | 4 |
| 1 | PS52D00001F2 | IDLER ASSY, | イドラアッセン, クローラ | 2 |
| CRAWLER | ||||
| 1-3 | ZS18C10050 | CAPSCREW | キャップスクリュー | 4 |
| 1-4 | PY52D01023P1 | WASHER | ワッシャ | 4 |
| 1-5 | PS52D00002F2 | IDLER ASSY | イドラアッセン | 1 |
| 1-5A | PS52D00003P1 | IDLER | イドラ | 1 |
| 1-5D | PS52D01003P1 | SHAFT | シャフト | 1 |
| 1-5E | 2405T1684 | BUSHING | ブッシュ | 2 |
| 1-5F | 2445R439F1 | SEAL, FLOATING | シール, フローティング | 2 |
| 1-5Fa | 2445R439S1 | SEAL | シール | 2 |
| 1-5Fb | 2445R439S2 | O-RING | O-リング | 2 |
| 1-5G | ZD12G04000 | O-RING | O-リング | 2 |
| 1-5H | ZP26D10100 | SPRING PIN | スプリングピン | 2 |
| 1-5J | PV52D01007P1 | PLUG | プラグ | 2 |
| 1-5K | PS52D01004P1 | COLLAR | カラム | 1 |
| 1-5L | PS52D01005P1 | COLLAR | カラム | 1 |
| 1-6 | PS54D00001F2 | IDLER ADJUST ASSY | アイドルアジャストアセン | 1 |
| 1-6A | PY01V01022P1 | PISTON | ピストン | 1 |
| 1-6B | PS70V00001P1 | CYLINDER, GREASE | シリンダー, グリース | 1 |
| 1-6C | PY54D01018P1 | SPRING | スプリング | 1 |
| 1-6E | PS54D01002P1 | NUT | ナット | 1 |
| 1-6F | PX54D01014P1 | PIN | ピン | 2 |
| 1-6G | PY54D01020P1 | SEAL | シール | 1 |
| 1-6H | ZD12P04500 | O-RING | O-リング | 1 |
| 1-6J | ZD85P04500 | RING, BACK-UP | リング, バックアップ | 1 |
| 1-6K | ZP16D06063 | SPLIT PIN | スプリットピン | 1 |
| 1-6L | PX80B01026P1 | NIPPLE, GREASE | ニップル, グリース | 1 |
| 1-6M | PS54D01003P1 | PLATE | プレート | 1 |
