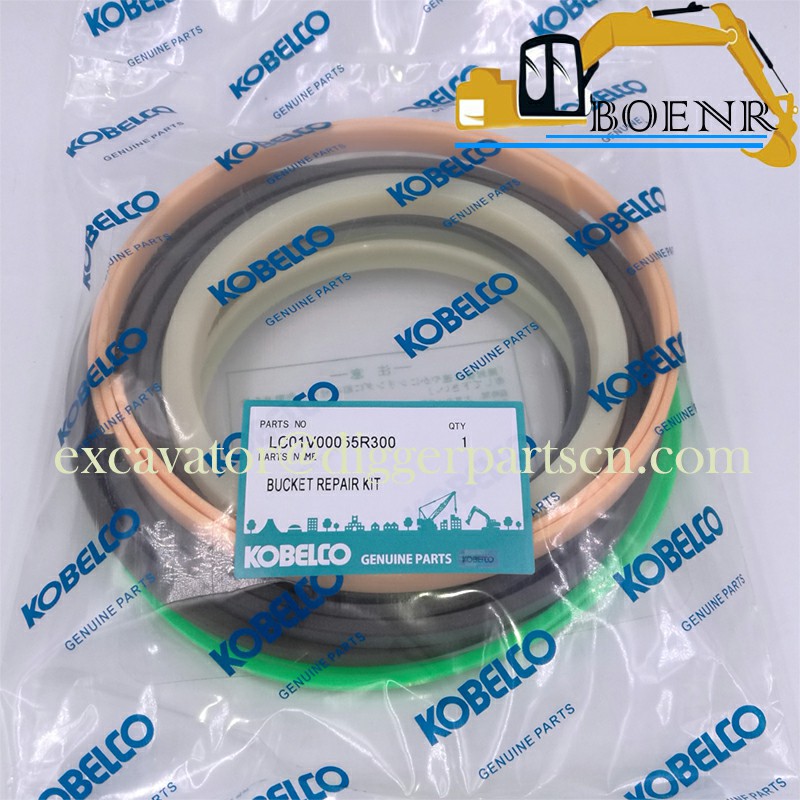

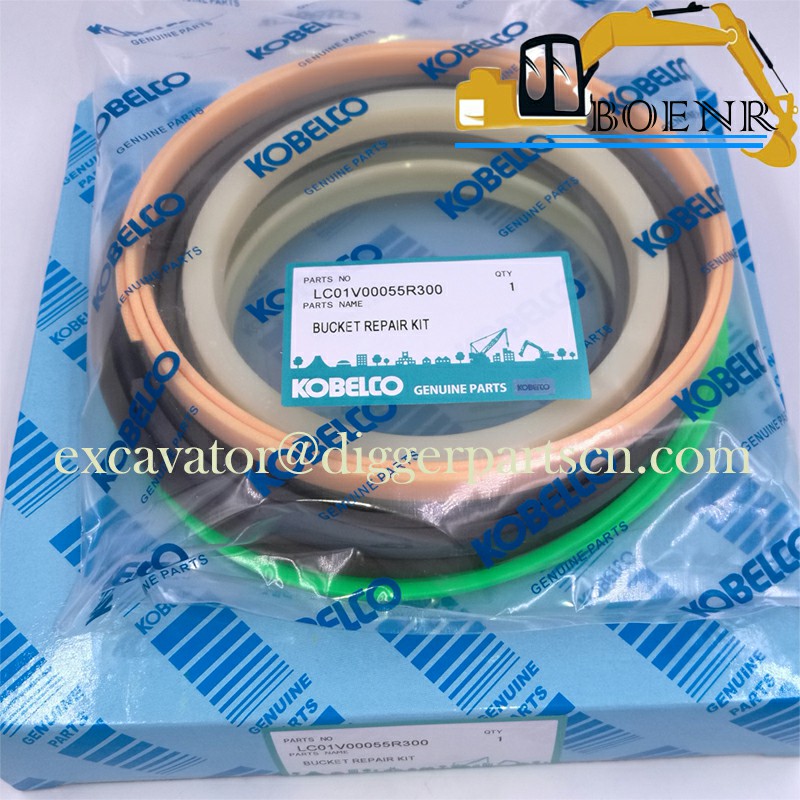

LC01V00055R300 Bucket Cylinder Seal Kit for Kobelco SK330-8 SK350-8 SK350-9 SK380-8
Kobelco SK330-8 SK350-8 SK350-9 SK380-8 Bucket Cylinder Seal Kit LC01V00055R300
| Part Name | Bucket Cylinder Seal Kit | Part Number | LC01V00055R300 |
| Brand | Kobelco , kobeki | Applicable Model | SK330-8 SK350-8 SK350-9 |
Weight: 2KG

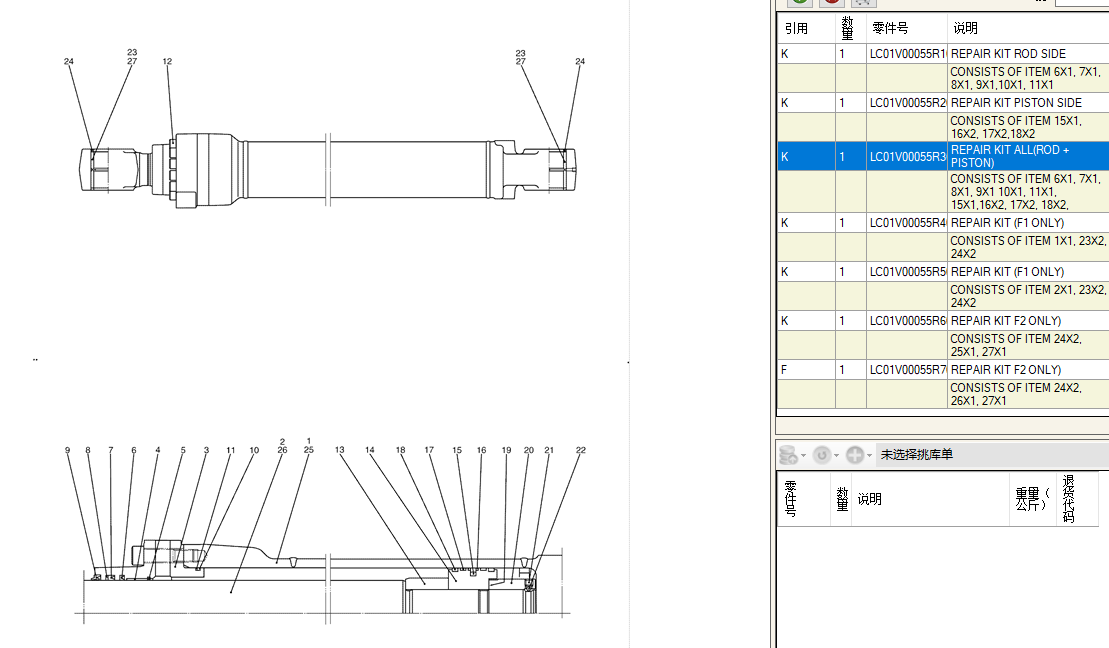

Image: Component Installation Diagram
| ITEM | QTY | PART NO | PART NAME |
| CONSISTS OF ITEM 24X2, 26X1, 27X1 | |||
| F | 1 | LC01V00055R700 | REPAIR KIT F2 ONLY) |
| CONSISTS OF ITEM 24X2, 25X1, 27X1 | |||
| K | 1 | LC01V00055R600 | REPAIR KIT F2 ONLY) |
| CONSISTS OF ITEM 2X1, 23X2, 24X2 | |||
| K | 1 | LC01V00055R500 | REPAIR KIT (F1 ONLY) |
| CONSISTS OF ITEM 1X1, 23X2, 24X2 | |||
| K | 1 | LC01V00055R400 | REPAIR KIT (F1 ONLY) |
| CONSISTS OF ITEM 6X1, 7X1, 8X1, 9X1 10X1, 11X1, 15X1,16X2, 17X2, 18X2, | |||
| K | 1 | LC01V00055R300 | REPAIR KIT ALL(ROD + PISTON) |
| CONSISTS OF ITEM 15X1, 16X2, 17X2,18X2 | |||
| K | 1 | LC01V00055R200 | REPAIR KIT PISTON SIDE |
| CONSISTS OF ITEM 6X1, 7X1, 8X1, 9X1,10X1, 11X1 | |||
| K | 1 | LC01V00055R100 | REPAIR KIT ROD SIDE |
| 27 | 2 | LC01V00006S023 | BUSHING (F2 ONLY) |
| 26 | 1 | NSS | NOT SERVICED SEPARATELY ROD,PISTON (F2 ONLY) |
| 25 | 1 | NSS | NOT SERVICED SEPARATELY TUBE,CYLINDER (F2 ONLY) |
| 24 | 4 | 2438U1381S24 | SCRAPER RING |
| 23 | 4 | LC12B01494P1 | BUSHING ID 90 x OD 105 x 57mm Long, (F1 Only) |
| 22 | 1 | 2436R624S6 | BALL |
| 21 | 1 | 2438U953S21 | SCREW |
| 20 | 1 | LB01V00007S021 | NUT |
| 19 | 1 | 2438U953S19 | SHIM |
| 18 | 2 | 2438U1324S17 | RING |
| 17 | 2 | LC01V00055S017 | RING RING,SLIDE |
| 16 | 2 | 2438U1170S17 | RING |
| 15 | 1 | 2438U1324S15 | SEAL RETAINER |
| 14 | 1 | LC01V00006S014 | PISTON |
| 13 | 1 | LC01V00055S013 | BEARING BEARING,CUSHION |
| 12 | 12 | LC01V00006S012 | SCREW |
| 11 | 1 | 2438U1170S11 | BACK-UP RING |
| 10 | 1 | ZD12G14500 | O-RING ID 144.40 ± 1.16 x OD 150mm |
| 9 | 1 | 2438U1172S37 | SCRAPER RING |
| 8 | 1 | LQ01V00007S008 | RING |
| 7 | 1 | LC01V00044S007 | RING U-RING |
| 6 | 1 | LC01V00044S006 | RING RING,BUFFER |
| 5 | 1 | 2438U1324S5 | SNAP RING |
| 4 | 1 | 2438U1104S4 | BUSHING |
| 3 | 1 | LC01V00055S003 | CYLINDER HEAD CYLINDER HEAD |
| 2 | 1 | NSS | NOT SERVICED SEPARATELY ROD,PISTON (F1 ONLY) |
| 1 | 1 | NSS | NOT SERVICED SEPARATELY TUBE,CYLINDER (F1 ONLY) |
| LC01V00055F1 | CYLINDER Assembly |
