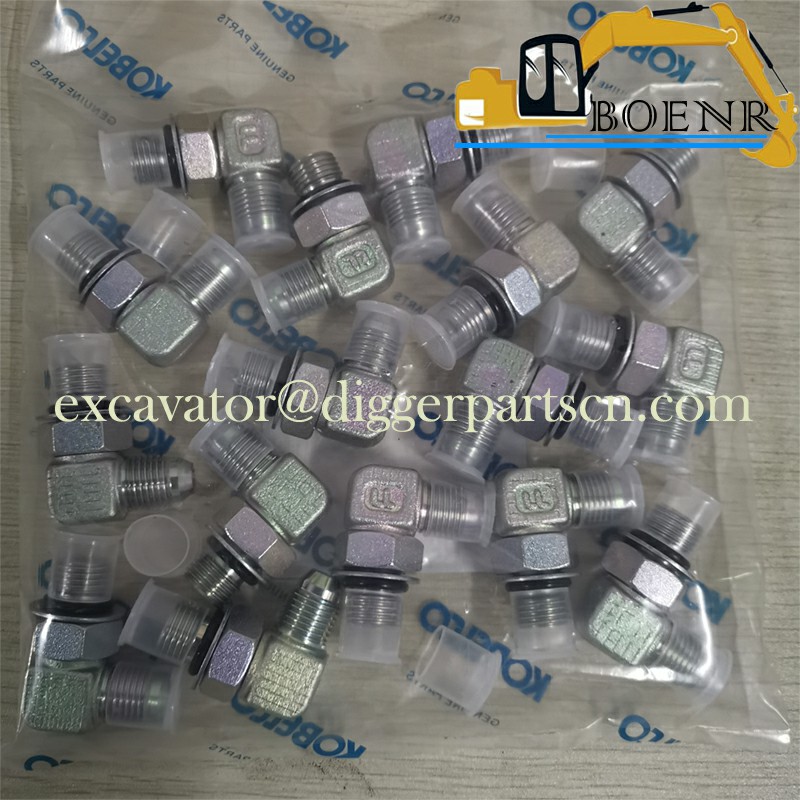

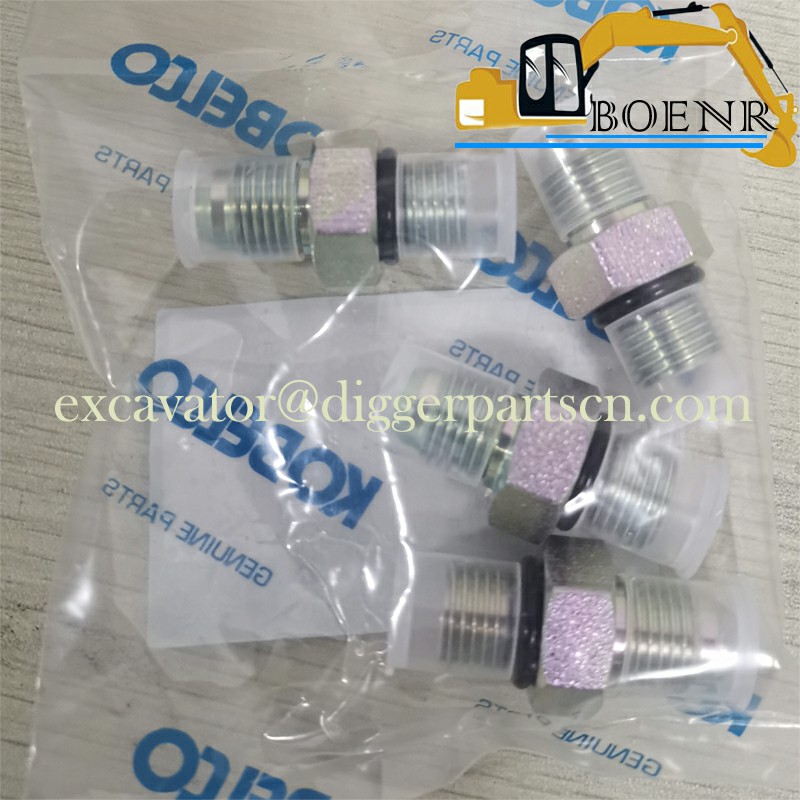

ZH32X04000 ZH22X04000 Elbow For SK200-8 SK250-8 SK330-8 SK350-8 SK350-9 SK480-6E SK480-8 SK485-9
SK200-8 SK250-8 SK330-8 SK350-8 SK350-9 SK480-6E SK480-8 SK485-9 Elbow ZH32X04000 ZH22X04000
| Part Name | Elbow | Part Number | ZH32X04000 ZH22X04000 |
| Brand | Kobelco | Applicable Model | SK200-8 SK250-8 SK330-8 SK350-8 SK350-9 SK480-6E SK480-8 SK485-9 |
Weight: 0.5 kg

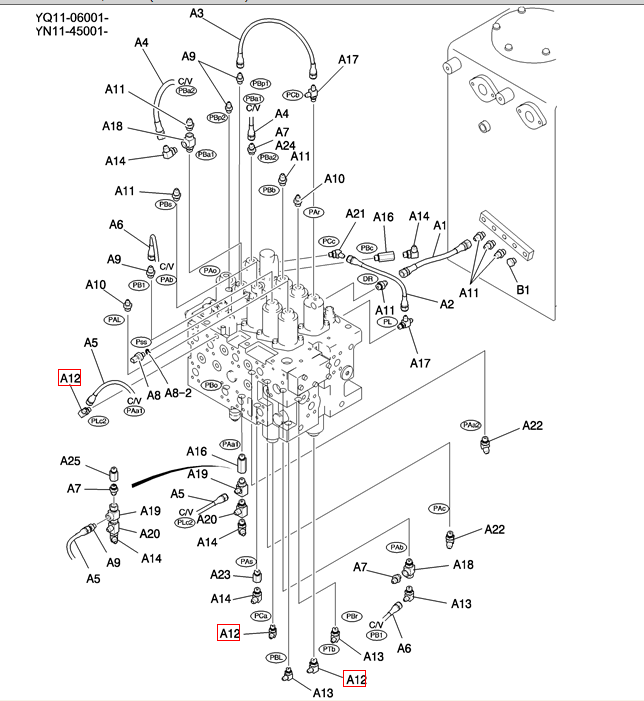

Parts Location Diagram
Parts Catalog
| ITEM | QTY | PART NUMBER | PART NAME |
| B1 | 1 | ZE72X06000 | PLUG |
| AR | YN06H00090F1 | CONTROL Control, Main | |
| A25 | 1 | HH25R06006G1 | HYD CONNECTOR , ASN YN11-48930 |
| A25 | 1 | HH25R06006G1 | HYD CONNECTOR , ASN YQ11-06361 |
| A24 | 1 | YN21V00005F2 | VALVE Assy, Check , ASN YN11-48930 |
| A24 | 1 | YN21V00005F2 | VALVE Assy, Check , ASN YQ11-06361 |
| 1 | YN06H01046P1 | HYD CONNECTOR Tee , ASN YN11-48930 | |
| 1 | YN06H01046P1 | HYD CONNECTOR Tee , ASN YQ11-06361 | |
| A19 | 1 | 2444Z3421 | TEE , BTW YN11-45001 & YN11-48929 |
| A19 | 1 | 2444Z3421 | TEE , BTW YQ11-06001 & YQ11-06360 |
| A23 | 1 | 2444Z2891 | HYD CONNECTOR |
| A22 | 2 | ZH42X06000 | ELBOW |
| A21 | 1 | YN06H01045P1 | HYD CONNECTOR Elbow |
| 1 | 2444Z3711 | HYD CONNECTOR , ASN YN11-48930 | |
| 1 | 2444Z3711 | HYD CONNECTOR , ASN YQ11-06361 | |
| A20 | 1 | 2444T3402 | HYD CONNECTOR Tee |
| A16 | 2 | 2444Z3711 | HYD CONNECTOR , BTW YN11-45001 & YQ11-48929 |
| A16 | 2 | 2444Z3711 | HYD CONNECTOR , BTW YQ11-06001 & YQ11-06360 |
| A18 | 2 | HH55Q06006G1 | TEE |
| A17 | 2 | 2444Z2336 | HYD CONNECTOR Tee |
| A14 | 4 | ZH32X06000 | HYD CONNECTOR Elbow |
| A13 | 3 | ZH32X04006 | ELBOW |
| 4 | ZH22X04000 | HYD CONNECTOR , ASN YN11-48930 | |
| 4 | ZH22X04000 | HYD CONNECTOR , ASN YQ11-06361 | |
| A12 | 3 | ZH32X04000 | HYD CONNECTOR Elbow |
| A11 | 7 | ZH22X06000 | HYD CONNECTOR |
| A9 | 3 | ZH22X04000 | HYD CONNECTOR , BTW YN11-45001 & YN11-48929 |
| A9 | 3 | ZH22X04000 | HYD CONNECTOR , BTW YQ11-06001 & YQ11-06360 |
| A10 | 2 | ZH22X04006 | HYD CONNECTOR |
| 1 | LC52S00019P1 | SENSOR Press (L.P) Incls. O-Ring ZD12P01100, ASN YN11-46330 | |
| 1 | LC52S00019P1 | SENSOR Press (L.P) Incls. O-Ring ZD12P01100, ASN YQ11-06106 | |
| A8-2 | 1 | ZD12P01100 | O-RING |
| A8 | 1 | YX52S00013P1 | SENSOR Press (L.P), BTW YN11-45001 & YN11-46329 |
| A8 | 1 | YX52S00013P1 | SENSOR Press (L.P), BTW YQ11-06001 & YQ11-06105 |
| A7 | 2 | YN21V00005F1 | VALVE Assy, Check |
| A6 | 1 | 2420R349D120 | HOSE 1200.00 mm |
| A5 | 1 | 2420R349D125 | HOSE 1250.00 mm |
| A4 | 1 | 2420R537D038 | HOSE |
| A3 | 1 | 2420R349D055 | HOSE 550.00 mm |
| A2 | 1 | 2420R349D028 | HOSE 280.00 mm |
| A1 | 1 | 2420R537D030 | HOSE 300.00 mm |
| AR | YN06H00086F1 | Control, Main | |
| AR | YN06H00089F1 | Control, Main |
