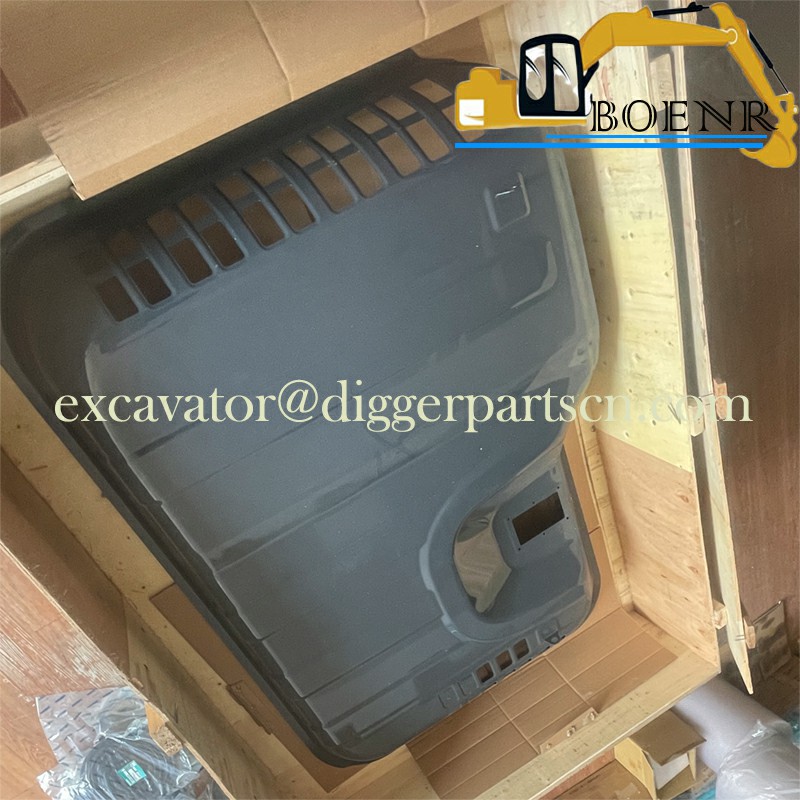

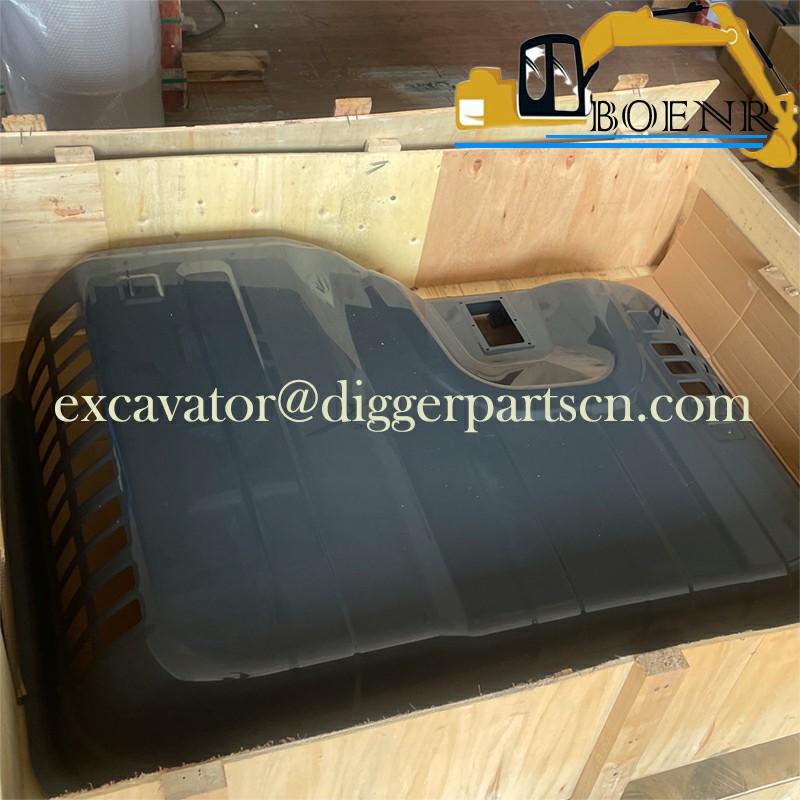

LC22C01402P1 J08E engine bonnet for SK330-10 SK350-10 SK380-10
SK330-10 SK350-10 SK380-10 J08E engine bonnet LC22C01402P1
| Part Name | bonnet | Part Number | LC22C01402P1 |
| Brand | Kobelco、Kobeki | Applicable Model | SK330-10 SK350-10 SK380-10 |
Weight: 35KG

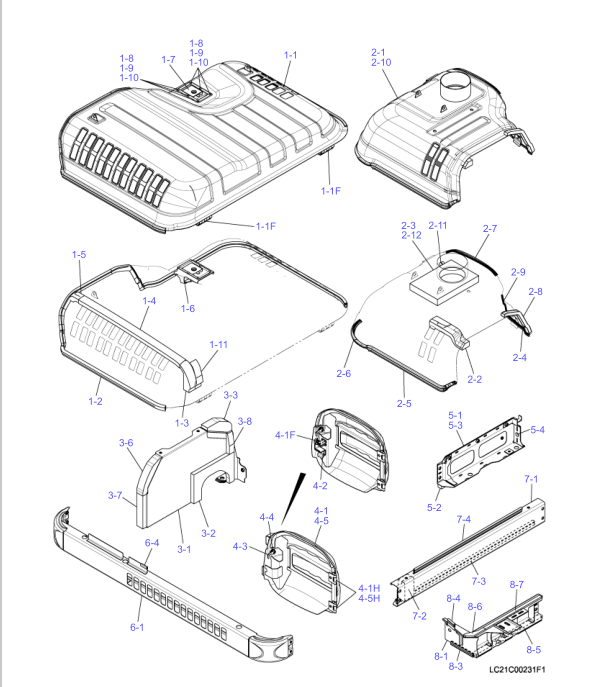

Parts Catalog
| ITEM | PART NO. | PART NAME | PART NAME | QTY |
| . | ||||
| LC21C00231F1 | GUARD INSTAL | ガードトリケ | ||
| 1 | LC22C00045F1 | BONNET ASSY | ボネットアッセン | 1 |
| 1-1 | LC22C01402P1 | BONNET | ボネット | 1 |
| 1-1F | LC22C01400P1 | HINGE | ヒンジ | 2 |
| 1-2 | LC22C01323DD | STRIP, WEATHER | ストリップ, ウェザ | 1 |
| 1-3 | LC22C01387P1 | INSULATION | インシュレーション | 1 |
| 1-4 | LC22C01374P1 | INSULATION | インシュレーション | 1 |
| 1-5 | LC22C01375P1 | INSULATION | インシュレーション | 1 |
| 1-6 | LC22C01377P1 | PLATE | プレート | 1 |
| 1-7 | LC21C04458P1 | LOCK | ロック | 1 |
| 1-8 | PH22C01023P1 | BOLT | ボルト | 6 |
| 1-9 | ZW26X05000 | LOCK WASHER | ロックワシャ | 6 |
| 1-10 | ZN18C05004 | NUT | ナット | 6 |
| 1-11 | LC22C01388P1 | INSULATION | インシュレーション | 1 |
| 2 | LC21C04395F1 | COVER ASSY | カバ－アッセン | 1 |
| 2-1 | LC21C04397P2 | COVER | カバ－ | 1 |
| 2-2 | LC21C04609P1 | INSULATION | インシュレーション | 1 |
| 2-3 | LC21C04268P1 | RUBBER | ラバ－ | 1 |
| 2-4 | YA21C01080D2 | STRIP, WEATHER | ストリップ, ウェザ | 1 |
| 2-5 | LC22C01323DF | STRIP, WEATHER | ストリップ, ウェザ | 1 |
| 2-6 | PY21C01007D3 | STRIP, WEATHER | ストリップ, ウェザ | 1 |
| 2-7 | YT21C01039DC | STRIP, WEATHER | ストリップ, ウェザ | 1 |
| 2-8 | LC21C04469P1 | INSULATION | インシュレーション | 1 |
| 2-9 | PE21C01070DB | TRIM | トリム | 1 |
| 2 | LC21C04395F2 | COVER ASSY | カバ－アッセン | 1 |
| 2-2 | LC21C04609P1 | INSULATION | インシュレーション | 1 |
| 2-3 | LC21C04268P1 | RUBBER | ラバ－ | 1 |
| . | ||||
| 2-4 | YA21C01080D2 | STRIP, WEATHER | ストリップ, ウェザ | 1 |
| 2-5 | LC22C01323DF | STRIP, WEATHER | ストリップ, ウェザ | 1 |
| 2-6 | PY21C01007D3 | STRIP, WEATHER | ストリップ, ウェザ | 1 |
| 2-7 | YT21C01039DC | STRIP, WEATHER | ストリップ, ウェザ | 1 |
| 2-8 | LC21C04469P1 | INSULATION | インシュレーション | 1 |
| 2-9 | PE21C01070DB | TRIM | トリム | 1 |
| 2-10 | LC21C04967P1 | COVER | カバ－ | 1 |
| . | ||||
| 2-10 | LC21C05055P1 | COVER | カバ－ | 1 |
| 2-11 | 2416T13435 | RUBBER, CUSHION | ラバ－, クッション | 1 |
| 2-12 | LC21C05057P1 | RUBBER | ラバ－ | 1 |
| 3 | LC21C04400F1 | COVER ASSY | カバ－アッセン | 1 |
| 3-1 | LC21C04610P1 | COVER | カバ－ | 1 |
| 3-2 | LC21C04644P1 | INSULATION | インシュレーション | 1 |
| 3-3 | LC21C04269P1 | INSULATION | インシュレーション | 1 |
| 3-6 | LC21C04627P1 | INSULATION | インシュレーション | 1 |
| 3-7 | LC21C04629P1 | INSULATION | インシュレーション | 1 |
| 3-8 | LC21C04655P1 | INSULATION | インシュレーション | 1 |
| 4 | LC21C04411F1 | COVER ASSY | カバ＇アッセン | 1 |
| 4-1 | LC21C04412P2 | COVER | カバ＇- | 1 |
| 4-1F | LC21C04265P1 | LOCK | ロック | 1 |
| 4-1H | LE21C01358P1 | HINGE | ヒンジ | 2 |
| 4-2 | LC21C04270P1 | RUBBER | ラバ＇- | 1 |
| 4-3 | LQ21C04359P1 | PLATE | プレート | 1 |
| 4-4 | YR22C01025P2 | LOCK | ロック | 1 |
| 4 | LC21C04411F2 | COVER ASSY | カバ＇アッセン | 1 |
| 4-3 | LQ21C04359P1 | PLATE | プレート | 1 |
| 4-4 | YR22C01025P2 | LOCK | ロック | 1 |
| 4-5 | LC21C04950P1 | COVER | カバ＇- | 1 |
| 4-5H | LE21C01358P1 | HINGE | ヒンジ | 2 |
| 5 | LC21C04675F1 | PANEL ASSY | ハ〆ニルアッセン | 1 |
| 5-1 | LC21C04676P1 | PANEL | ハ〆ニル | 1 |
| 5-2 | LC21C04679P1 | RUBBER | ラバ＇- | 1 |
| 5 | LC21C04675F2 | PANEL ASSY | ハ〆ニルアッセン | 1 |
| 5-2 | LC21C04679P1 | RUBBER | ラバ＇- | 1 |
| 5-3 | LC21C04938P1 | PANEL | ハ〆ニル | 1 |
| 5-4 | 2416T13435 | RUBBER, CUSHION | ラバ＇-、クッション | 1 |
| 6 | LC21C04427F1 | PANEL ASSY | ハ〆ニルアッセン | 1 |
| 6-1 | LC21C04621P1 | PANEL | ハ〆ニル | 1 |
| 6-1 | LC21C04976P1 | PANEL | ハ〆ニル | 1 |
| 6-1 | LC21C05082P1 | PANEL | ハ〆ニル | 1 |
| 6-4 | PW03M01207D1 | TRIM | トリム | 1 |
| 7 | LC21C04413F1 | PANEL ASSY | ハ〆ニルアッセン | 1 |
| 7-1 | LC21C04798P1 | PANEL | ハ〆ニル | 1 |
| 7-2 | LC21C04791P1 | INSULATION | インシュレーション | 1 |
| 7-3 | LC22C01323D2 | STRIP, WEATHER | ストリップ〆、ウエザ | 1 |
| 7-4 | YN21C01688D7 | STRIP, WEATHER | ストリップ〆、ウエザ | 1 |
| 8 | LC21C04648F1 | PANEL ASSY | ハ〆ニルアッセン | 1 |
| 8-1 | LC21C04756P2 | PANEL | ハ〆ニル | 1 |
| 8-3 | 2427P1836D36 | STRIP, WEATHER | ストリップ〆、ウエザ | 1 |
| 8-4 | PM21C01152D1 | STRIP, WEATHER | ストリップ〆、ウエザ | 1 |
| 8-5 | LC21C04654P1 | RUBBER | ラバ＇- | 1 |
| 8-6 | LC21C04781P1 | RUBBER | ラバ＇- | 1 |
| 8-7 | LC21C04652P1 | RUBBER | ラバ＇- | 1 |
| 9 | LC21C04418P1 | PANEL | ハ〆ニル | 1 |
| 9 | LC21C05037P1 | PANEL | ハ〆ニル | 1 |
| 10 | LQ21C04450P1 | STAY | ステイ | 1 |
| 11 | LC21C04783P1 | STRIKER | ストライカ | 1 |
| 12 | YN21C03212P1 | STOPPER | ストップ | 2 |
| 13 | ZN18F10008 | NUT | ナット | 2 |
| 14 | 2416T28650 | RUBBER, CUSHION | ラバー、クッション | 1 |
| 15 | LC21C04192P1 | PLATE | プレート | 1 |
| 16 | 2418T10357 | WASHER | ワッシャ | 4 |
| 17 | LQ21C02848P1 | WASHER | ワッシャ | 4 |
| . | ||||
| 17 | LQ21C02848P1 | WASHER | ワッシャ | 2 |
| 19 | 2418T23178 | WASHER | ワッシャ | 2 |
| 20 | 2419R9D4 | PIN | ピン | 2 |
| 21 | ZM73C12025 | SEMS-BOLT | セムスボルト | 24 |
| . | ||||
| 21 | ZM73C12025 | SEMS-BOLT | セムスボルト | 22 |
| 23 | ZS18C08030 | CAPSCREW | キャップスクリュ | 2 |
| 24 | ZS18C12025 | CAPSCREW | キャップスクリュ | 4 |
| . | ||||
| 24 | ZS18C12025 | CAPSCREW | キャップスクリュ | 6 |
| 25 | LS21C01410P1 | WASHER | ワッシャ | 2 |
| . | ||||
| 25 | LS21C01410P1 | WASHER | ワッシャ | 4 |
| 26 | YN21C01395P1 | WASHER | ワッシャ | 2 |
| . | ||||
| 26 | YN21C01395P1 | WASHER | ワッシャ | 4 |
| 27 | HY25X12040G1 | WASHER | ワッシャ | 5 |
| . | ||||
| 27 | HY25X12040G1 | WASHER | ワッシャ | 7 |
| 28 | LQ21C04452P1 | WASHER | ワッシャ | 1 |
| 29 | ZM73C12030 | SEMS-BOLT | セムスボルト | 2 |
| 30 | ZS18C12035 | CAPSCREW | キャップスクリュ | 3 |
| 31 | LC21C04689P1 | BRACKET | ブ拉克特 | 1 |
| 32 | LC21C04772P1 | PLATE | プレート | 1 |
| 33 | PM21C01371P1 | LOCK | ロック | 2 |
| 34 | LC21C04937P1 | PLATE | プレート | 2 |
| 35 | ZM73C08016 | SEMS-BOLT | セムスボルト | 8 |
